双方向 DC-DC コンバーターでの電圧制御
R2024a 以降
この例では、絶縁コンバーターを使用して負荷、電流源、およびバッテリーに接続された DC 母線の電圧を制御する方法を説明します。
モデルの概要
このモデルの DC 母線には 48 V の電圧が必要です。負荷と電流源は、シミュレーション中に電力と電流のさまざまな値を要求し、与えます。デューティ比を調整するために、Controller サブシステムは PI ベースの制御アルゴリズムを使用します。この双方向 DC-DC コンバーターでは、理想的な半導体スイッチを使用しています。
シミュレーション結果

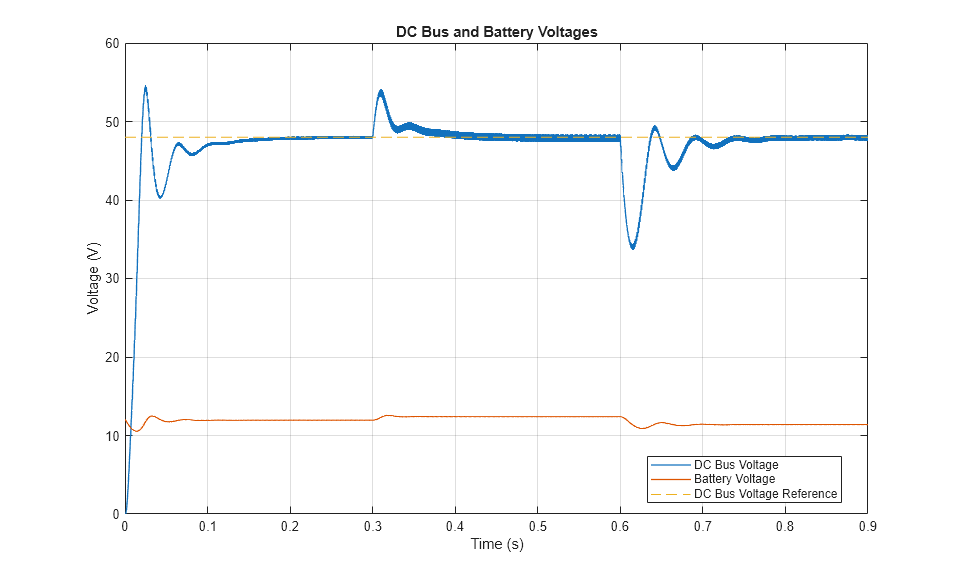

次のプロットは、DC 母線で要求された電圧と測定された電圧を示しています。このプロットは、電流の方向性と内部抵抗によって異なる期待値付近のバッテリー電圧も示しています。
