三相 PMLSM 駆動装置
この例では、三相永久磁石線形同期機 (PMLSM) 駆動装置内の位置を制御する方法を説明します。Control サブシステムでは、外側の位置制御ループ、速度制御ループ、内側の 2 つの電流制御ループをもつ PI ベース カスケード制御構造を使用します。制御された三相コンバーターが PMLSM に電力を供給します。シミュレーションではステップ指令値を使用します。Scopes サブシステムには、シミュレーション結果を確認できるスコープが含まれています。

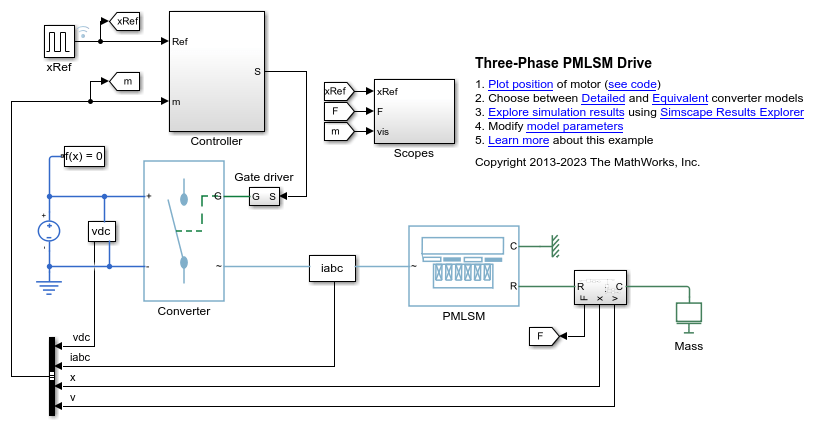

モデル
Simscape ログからのシミュレーション結果

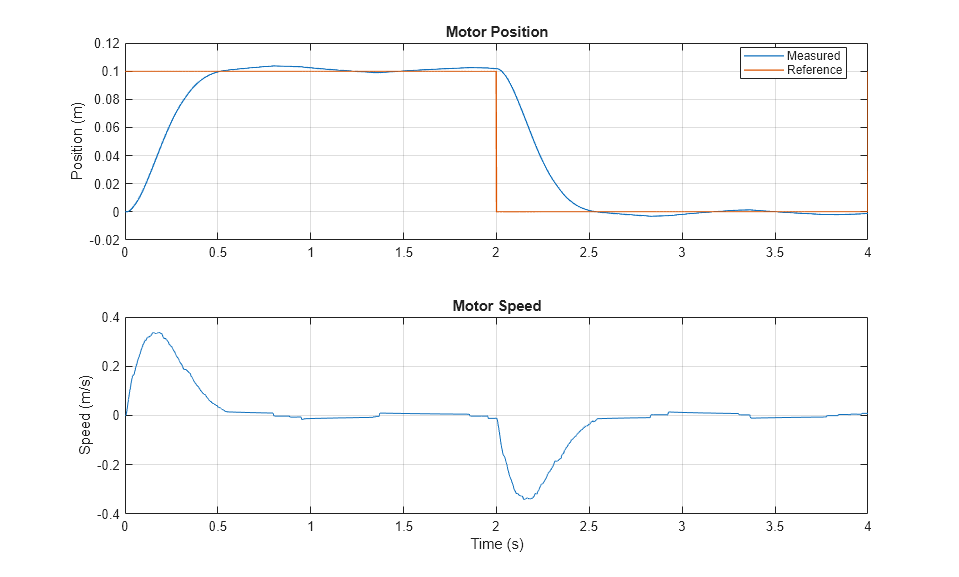

次のプロットは、テストでの要求位置と測定位置、および電気駆動装置の線形速度を示しています。
リアルタイム シミュレーションの結果
この例は、以下のプラットフォームでテストされました。
Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。
3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。
Simscape のローカル ソルバーを使用することで、このモデルを 50 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
