マトリックス コンバーターから給電される誘導機駆動装置のスカラー制御

この例では、スカラー V/f 制御法を使用して、マトリックス コンバーターから給電される誘導機駆動装置の回転子の回転数を制御する方法を説明します。基準周波数をもつ三相電圧を発生させるために、コントローラーはスカラー V/f 制御を使用して、一定の電圧対周波数比を維持します。振幅と周波数が固定された三相電圧源は、三相マトリックス コンバーター経由で誘導機に給電します。マトリックス コンバーターは、入力変位係数を 1 とした 3 次高調波注入 Venturini 変調を使用して制御されます。誘導機は、モーター モードと発電機モードの両方で動作します。Scopes サブシステムには、シミュレーション結果を確認できるスコープが含まれています。

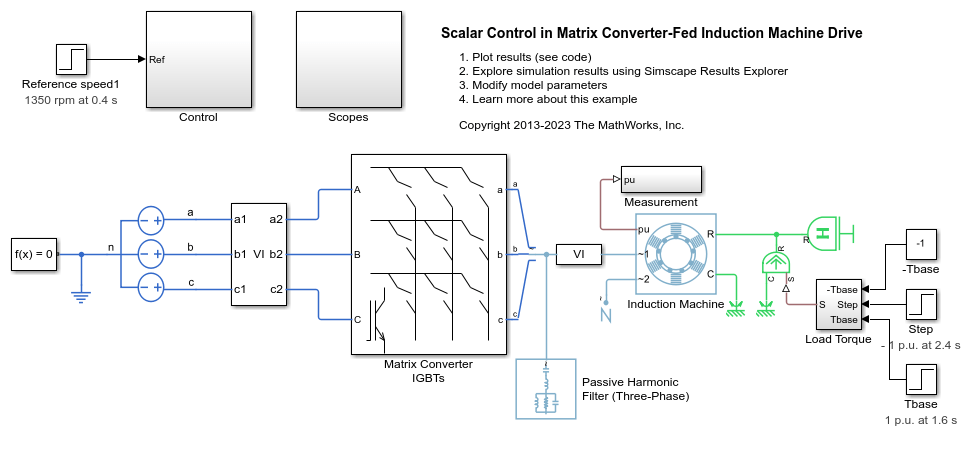

モデル

Simscape ログからのシミュレーション結果

以下のプロットは、テストでの要求回転数と測定回転数、および電気駆動装置のトルクを示しています。
