Motor-CAD からのデュアル三相 PMSM のインポート

この例では、六相モーター設計を Motor-CAD から Simscape™ シミュレーションにインポートする方法を示します。この独特なモーターは、デュアル Y 接続で構成されています。この例は実装の派生を提示するものであり、これを変更して他の巻線構成を表すことができます。

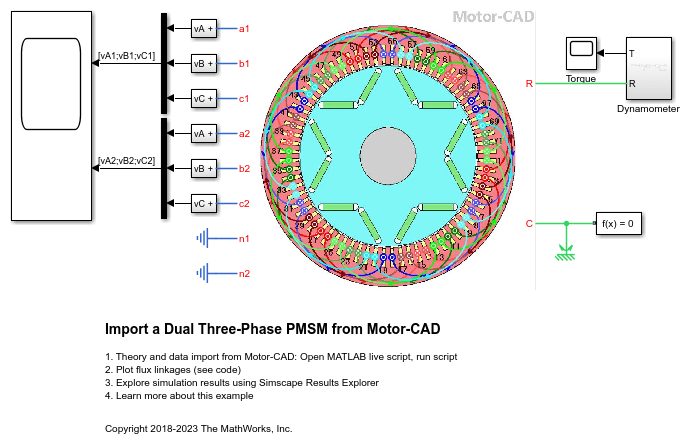

モデルの概要

Motor-CAD からインポートした動作を実装するために、このモデルはカスタム Simscape コンポーネントを使用しています。ソース コードを表示するには、カスタム コンポーネントのブロックのヘルプにある [ソース コード] リンクをクリックします。使用される方程式は、Open MATLAB live script ハイパーリンクをクリックすると開く MATLAB® ライブ スクリプトで導出されます。

鎖交磁束と逆起電力のプロット

以下のプロットは、開回路の鎖交磁束および対応する逆起電力を示しています。
