五相スイッチト リラクタンス機の制御

モデルを開く

この例では、五相スイッチト リラクタンス機 (SRM) をベースとする電気駆動装置において、回転子の速度を制御する方法を説明します。DC 電圧源は、制御された 5 アーム ブリッジを通して SRM に電力を供給します。コンバーターの点弧角と消弧角は一定に保たれます。

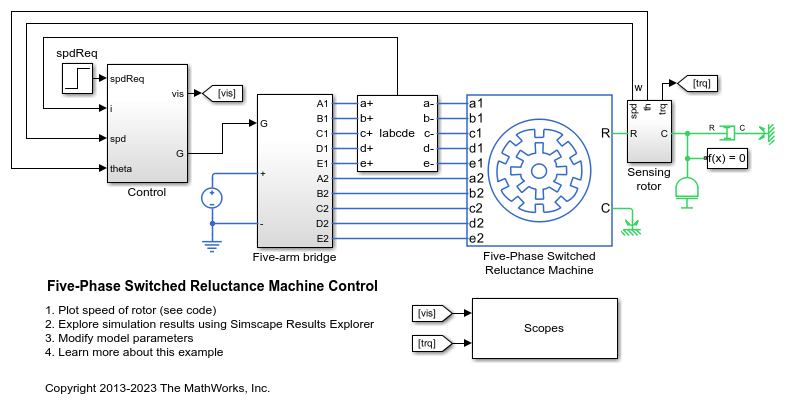

モデル

Simscape ログからのシミュレーション結果

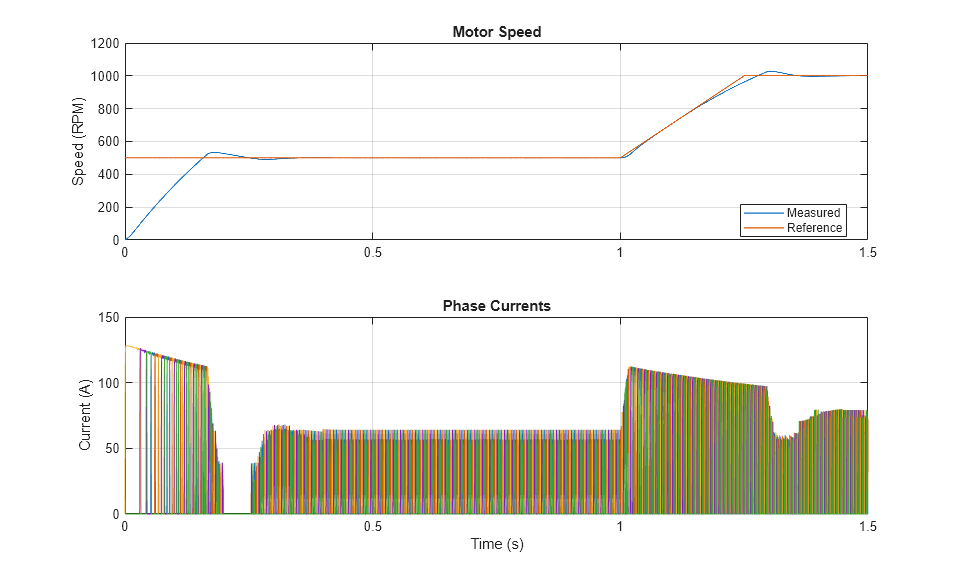

以下のプロットは、テストで要求された速度と測定された速度、および電気駆動システムの相電流を示しています。

リアルタイム シミュレーションの結果

この例は、以下のプラットフォームでテストされました。

  • Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。

  • 3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。

Simscape のローカル ソルバーを使用することで、このモデルを 100 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
