三相太陽光インバーターの制御
R2025a 以降
この例では、Solar PV Controller (Three-Phase) ブロックを使用して三相単段太陽光発電 (PV) インバーターを制御する方法を説明します。グリッド接続 PV プラントでは、PV コントローラーによって太陽電池アレイから最大電力が抽出され、グリッドに供給されます。使用可能な最大 PV 電力を抽出するために、コントローラーでは最大電力点追従 (MPPT) アルゴリズムが使用されます。
PV アレイのピーク電力容量は 60 kW です。コントローラーの MPPT 機能をテストするには、シミュレーション時間 2 秒で太陽放射照度を 1000 W/m^2 から 800 W/m^2 に変更します。合計シミュレーション時間は 4 秒です。

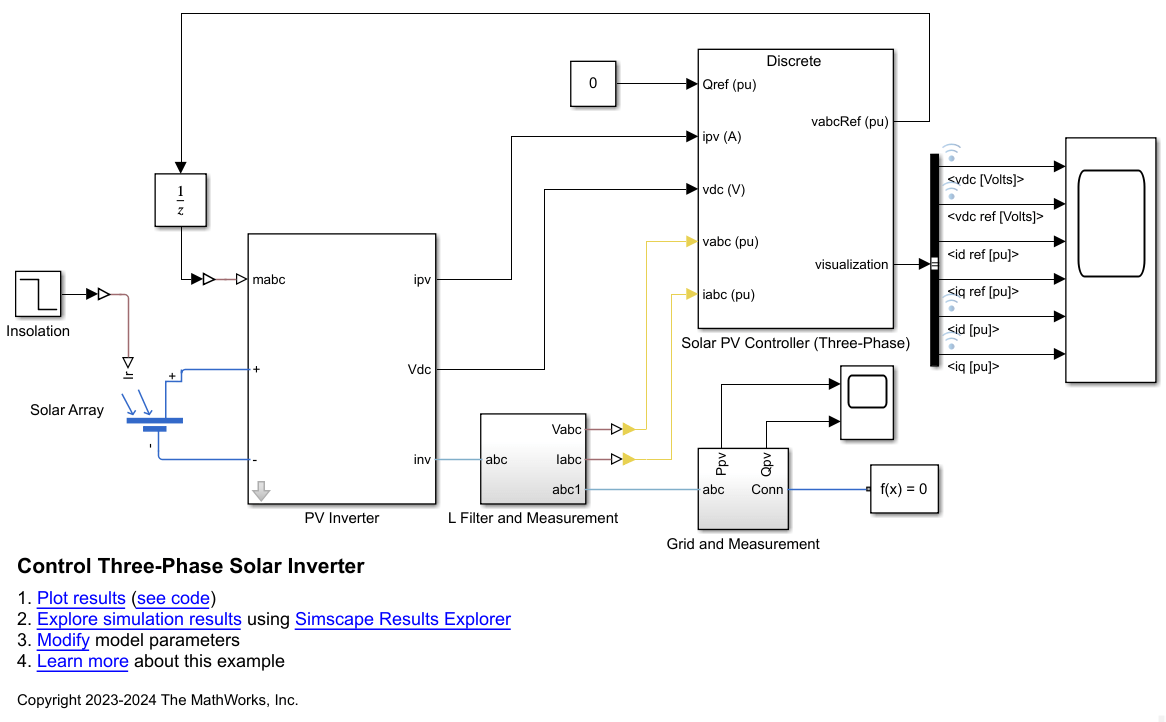

モデルを開く
ControlThreePhaseSolarInverter モデルを開きます。
open_system("ControlThreePhaseSolarInverter");
パラメーターの定義とシミュレーションの実行
PV アレイ、グリッド、フィルター、およびコントローラーのパラメーターでモデルを初期化します。
run("ControlThreePhaseSolarInverterParameters"); モデルのシミュレーションを実行します。
sim("ControlThreePhaseSolarInverter"); シミュレーション結果のプロット

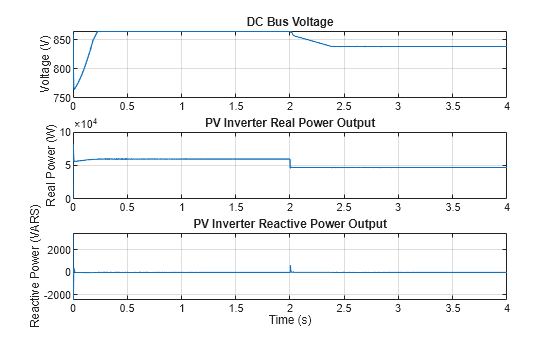

測定 DC 電圧と出力 PV 電力をプロットします。
ControlThreePhaseSolarInverterPlot
参考
Solar PV Controller (Three-Phase) | Solar Cell | Average-Value Voltage Source Converter (Three-Phase)
