太陽光インバーター

モデルを開く

この例では、単段の太陽光インバーターの効率を決定する方法を説明します。このモデルは、指定したレベルの太陽放射照度、および対応する最適な DC 電圧と AC 実効値電流に対して、1 回の完全な AC サイクルをシミュレートします。例 SolarCellPowerCurveExample を使用して、最適値は放射照度 1000 W/m^2、パネル温度 20℃で 342 V DC、20.05 A AC と決定されています。インバーターの効率は、互いに独立した 2 つの方法で判定されます。最初の方法では、1 回の AC サイクルにおける AC 電力出力と DC 電力入力の比を比較します。2 番目の方法では、Simscape™ ログを活用して、コンポーネントごとの損失を計算します。計算された効率値のわずかな差は、スクリプトで使用している台形積分と、Simulink® 可変ステップ ソルバーが達成する、より高い精度の違いによるものです。

モデル

Simscape ログからのシミュレーション結果

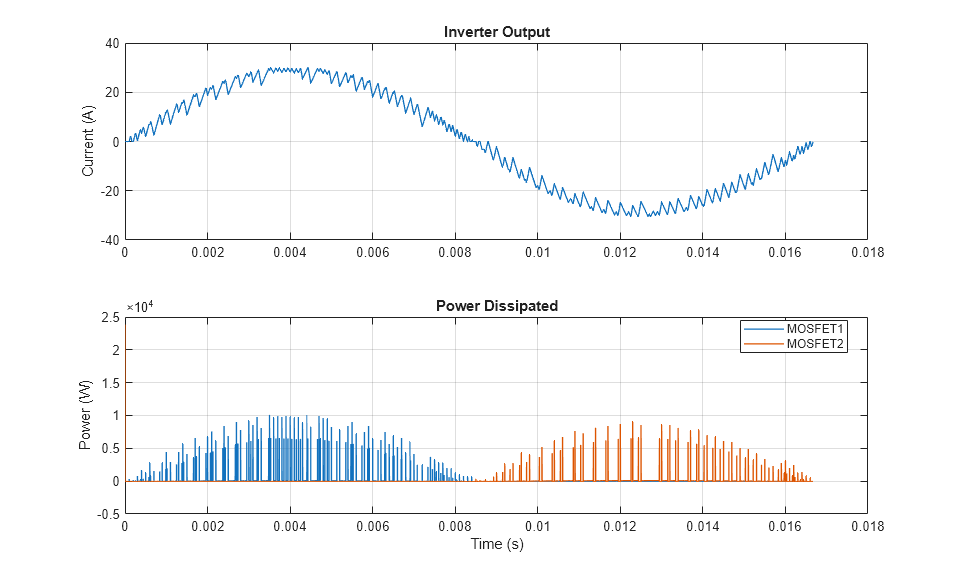

以下のプロットは、インバーターからの電流出力と、MOSFET のうち 2 つによって消費される電力を示しています。

以下の表は、SolarPowerInverter モデルの各コンポーネントによって消費される電力を示しています。合計は、ログに記録された Simscape 変数と、損失計算ユーティリティ ee_getPowerLossSummary を使用して、シミュレーション結果から計算されています。

Efficiency = 96.732%
Losses in watts by component are as follows:
             LoggingNode             Power
    _____________________________    _____

    {'SolarPowerInverter.MOS2'  }    18.37
    {'SolarPowerInverter.MOS4'  }    17.28
    {'SolarPowerInverter.MOS1'  }    14.77
    {'SolarPowerInverter.MOS3'  }    13.72
    {'SolarPowerInverter.Diode4'}     3.37
    {'SolarPowerInverter.Diode2'}     3.01
    {'SolarPowerInverter.Diode3'}     1.95
    {'SolarPowerInverter.Diode1'}     1.57
    {'SolarPowerInverter.CL'    }      0.4
