テスト ケースのモデル パラメーターのオーバーライド

この例では、パラメーターのオーバーライドを使用してシミュレーションをベースライン データと比較する方法を示します。

この例では、モデル ワークスペースで定義されているパラメーターをテスト マネージャーを使用してオーバーライドし、モデル出力のベースラインとの比較に対する影響を確認する方法を示します。外部ファイルを使用したパラメーターのオーバーライドに関する情報も含まれています。

テスト ファイルを開く

テスト マネージャーを開きます。

sltest.testmanager.view

テスト ファイルを開きます。

tf = sltest.testmanager.load('sltestParameterOverridesTest.mldatx');

値の手動設定によるモデル パラメーターのオーバーライド

1.[テスト ブラウザー] ペインで、Test Override テスト ケースを選択します。

2.[ベースライン基準] セクションまで下にスクロールし、[キャプチャ] をクリックします。

3.ベースライン データの保存先の [ファイル] を指定します。次に、[キャプチャ] をクリックします。

4.テスト ケースの [パラメーターのオーバーライド] セクションを展開し、[追加] をクリックします。

5.ダイアログ ボックスにいずれのパラメーターも表示されない場合は、リフレッシュ ボタンをクリックして使用可能なパラメーターを表示します。a を選択します。これは、モデルにおけるゲインです。

6.[OK] をクリックします。

7.テスト ケースのオーバーライドのテーブルに a が表示されます。[オーバーライド値] をダブルクリックし、「1.1」と入力します。

パラメーターのオーバーライドはテストの実行時に評価されることに注意してください。

テストの実行と結果の表示

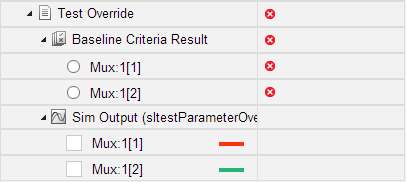

[テスト ブラウザー] ペインでテスト ファイルを選択し、[実行] をクリックします。[結果とアーティファクト] ペインで結果を展開し、[ベースライン基準の結果][Sim 出力] を確認します。

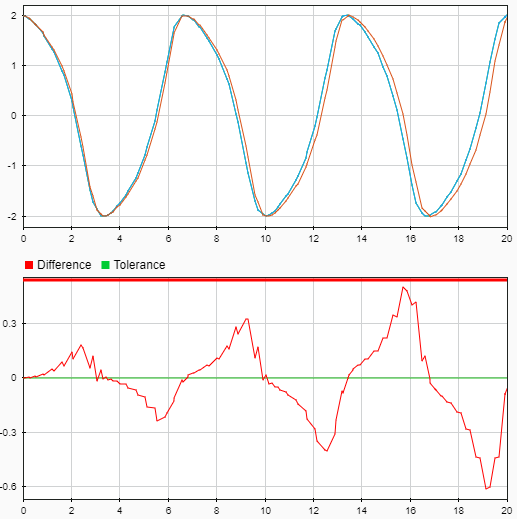

[ベースライン基準の結果] の下にある Mux: 1(1) を選択して、mux 信号の取得されたベースラインとの比較にパラメーターのオーバーライドがどのように影響するかを確認します。比較の出力から、最大差が約 0.6 であることがわかります。

MAT ファイルを使用したモデル パラメーターのオーバーライド

1.[テスト ブラウザー] パネルに戻り、"Test Override" テスト ケースを選択して、[パラメーターのオーバーライド] セクションを展開します。

2.[追加] の矢印をクリックし、ドロップダウンから [Add File] を選択します。

sltestOverrideParameter.mat ファイルを選択します。このファイルには、テスト ケースでパラメーターのオーバーライドに使用できるデータが含まれています。

MATLAB® ベース ワークスペースでオーバーライド値にアクセスする場合は、ファイルからのオーバーライド値を含む行を選択して右クリックし、[エクスポート] を選択します。オーバーライド値が a という名前の変数としてワークスペースにエクスポートされます。

テストを再度実行します。[結果とアーティファクト] ペインで新しい結果を展開し、[ベースライン基準の結果] を確認します。Mux: 1(2) を選択して影響を確認すると、mux 信号のゲイン (a) の値が大きくなっていることがわかります。

パラメーターのオーバーライドのデータは、MATLAB スクリプト (.m) ファイルや Excel ファイルからも使用できます。

sltest.testmanager.clearResults;
close(tf);
sltest.testmanager.close
