コマンドライン関数を使用したパラメーターの変更のサポート

この例では、Simulink® Design Verifier™ のコマンドライン関数を使用して、さまざまなパラメーター値を含むテストデータを生成する方法を説明します。

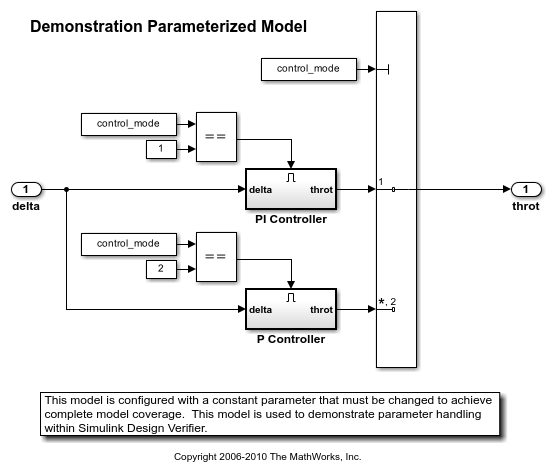

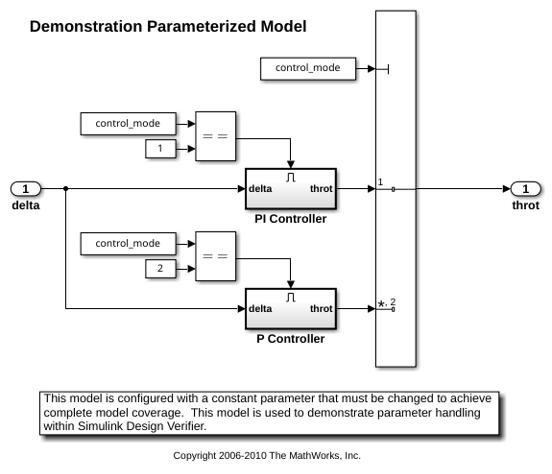

調整可能なパラメーターをもつコントローラーモデル

このモデル例は、1 つのパラメーターをもつ単純なコントローラーです。定数パラメーター 'control_mode' は 1 または 2 の値をとります。このパラメーターは、フルカバレッジを達成するためテストケースで両方の値を受け入れなければなりません。この値により、スイッチブロックの出力と実行する有効なサブシステムが決まります。

open_system('sldvdemo_param_controller');

解析のパラメーター値の指定

Simulink Design Verifier はパラメーター値を識別しません。このツールは、テスト生成とプロパティ証明に対する解析の開始時にパラメーター値を使用します。異なる値で解析を繰り返すと、変化するパラメーター値を強制的にツールに組み込むことができます。

Design Verifier の最初の反復では、control_mode=1 を使用します。

control_mode = 1;

Simulink® Design Verifier™ のオプション

Simulink Design Verifier 関数は、関数 sldvoptions で作成されたオプションオブジェクトを使用して、解析および出力のすべてを制御します。

この例では、テスト生成モードで最大 300 秒間 Simulink Design Verifier を実行し、ハーネスモデルを生成します。レポート生成は無効にします。

残りのオプションの既定値は、テストが生成されるように正しく設定されています。get コマンドを使用して、すべてのオプションおよび値を表示できます。

opts = sldvoptions;
opts.Mode = 'TestGeneration';
opts.MaxProcessTime = 300;
opts.SaveHarnessModel = 'on';
opts.SaveReport = 'off';
opts.HarnessModelFileName = '$ModelName$_harness.slx';

get(opts)

                               Mode: 'TestGeneration'
                     MaxProcessTime: 300
                  AutomaticStubbing: 'on'
                        UseParallel: 'off'
            DesignMinMaxConstraints: 'on'
                          OutputDir: 'sldv_output/$ModelName$'
              MakeOutputFilesUnique: 'on'
                   BlockReplacement: 'off'
          BlockReplacementRulesList: '<FactoryDefaultRules>'
      BlockReplacementModelFileName: '$ModelName$_replacement'
                         Parameters: 'off'
           ParametersConfigFileName: 'sldv_params_template.m'
                     ParameterNames: []
               ParameterConstraints: []
             ParameterUseInAnalysis: []
                ParametersUseConfig: 'off'
                      TestgenTarget: 'Model'
            ModelCoverageObjectives: 'ConditionDecision'
                     TestConditions: 'UseLocalSettings'
                     TestObjectives: 'UseLocalSettings'
                   MaxTestCaseSteps: 10000
              TestSuiteOptimization: 'Auto'
                         Assertions: 'UseLocalSettings'
                   ProofAssumptions: 'UseLocalSettings'
                ExtendExistingTests: 'off'
                   ExistingTestFile: ''
           IgnoreExistTestSatisfied: 'on'
                 IgnoreCovSatisfied: 'off'
                   CoverageDataFile: ''
                          CovFilter: 'off'
                  CovFilterFileName: ''
          IncludeRelationalBoundary: 'off'
                  RelativeTolerance: 0.0100
                  AbsoluteTolerance: 1.0000e-05
                    DetectDeadLogic: 'off'
                  DetectActiveLogic: 'off'
                  DetectOutOfBounds: 'on'
               DetectDivisionByZero: 'on'
              DetectIntegerOverflow: 'on'
                       DetectInfNaN: 'off'
                    DetectSubnormal: 'off'
                  DesignMinMaxCheck: 'off'
          DetectDSMAccessViolations: 'off'
      DetectHISMViolationsHisl_0002: 'off'
      DetectHISMViolationsHisl_0003: 'off'
      DetectHISMViolationsHisl_0004: 'off'
      DetectHISMViolationsHisl_0028: 'off'
    DetectBlockInputRangeViolations: 'off'
                    ProvingStrategy: 'Prove'
                  MaxViolationSteps: 20
                       DataFileName: '$ModelName$_sldvdata'
                 SaveExpectedOutput: 'off'
              RandomizeNoEffectData: 'off'
                   SaveHarnessModel: 'on'
               HarnessModelFileName: '$ModelName$_harness.slx'
              ModelReferenceHarness: 'off'
                      HarnessSource: 'Signal Builder'
                         SaveReport: 'off'
                    ReportPDFFormat: 'off'
                     ReportFileName: '$ModelName$_report'
              ReportIncludeGraphics: 'off'
                      DisplayReport: 'on'
                        SFcnSupport: 'on'
           CodeAnalysisExtraOptions: ''
         CodeAnalysisIgnoreVolatile: 'on'
               ReduceRationalApprox: 'on'
                     SlTestFileName: '$ModelName$_test'
                  SlTestHarnessName: '$ModelName$_sldvharness'
                SlTestHarnessSource: 'Inport'
                 StrictEnhancedMCDC: 'off'
         RebuildModelRepresentation: 'IfChangeIsDetected'

テストの生成とカバレッジの収集

関数 sldvgencov はテストスイートとモデルカバレッジを同時に生成します。現在のパラメーター値で生成できるすべてのテストはハーネスモデルに収集され、結果のカバレッジはカバレッジデータオブジェクトに返されます。

[status,coverageData,files] = sldvgencov('sldvdemo_param_controller',opts);

Checking compatibility for test generation: model 'sldvdemo_param_controller'
Compiling model...done
Building model representation...done

'sldvdemo_param_controller' is compatible for test generation with Simulink Design Verifier.

Generating tests using model representation from 07-May-2021 21:27:33...
..............

Completed normally.

Generating output files:

    Harness model:
    /tmp/Bdoc21a_1669600_218335/tp95884528/ex05697027/sldv_output/sldvdemo_param_controller/sldvdemo_param_controller_harness.slx

Results generation completed.

    Data file:
    /tmp/Bdoc21a_1669600_218335/tp95884528/ex05697027/sldv_output/sldvdemo_param_controller/sldvdemo_param_controller_sldvdata.mat

テストハーネスへのパラメーター初期化の統合

生成されたテストケースは、解析時に使用されたパラメーター値と同じ値で実行しなければなりません。初期化コマンドにより、テストケースのシミュレーション時の値を設定します。関数 sldvharnessmerge は初期化コマンドをテストハーネスに組み込みます。

initCmdStr = 'control_mode=1;'
[path,modelName] = fileparts(files.HarnessModel);
sldvmergeharness(modelName,modelName,initCmdStr);

initCmdStr =

    'control_mode=1;'

パラメーターの変更とテスト生成の反復

パラメーター値を変更して、テスト生成を追加することができます。カバレッジデータオブジェクトを 3 番目の入力として sldvgencov に渡すと、この関数は既にモデルカバレッジが達成されているすべてのテストオブジェクティブを無視します。ここでは、sldvgencov の以前の呼び出しにより返されたカバレッジデータを使用して、達成されていないテストオブジェクティブにテスト生成を制限します。

control_mode=2;
[status,newCov,newFiles] = sldvgencov('sldvdemo_param_controller',opts,false,coverageData);

Validating cached model representation from 07-May-2021 21:27:33...change detected

Checking compatibility for test generation: model 'sldvdemo_param_controller'
Compiling model...done
Building model representation...done

'sldvdemo_param_controller' is compatible for test generation with Simulink Design Verifier.

Generating tests using model representation from 07-May-2021 21:28:02...
..............

Completed normally.

Generating output files:

    Harness model:
    /tmp/Bdoc21a_1669600_218335/tp95884528/ex05697027/sldv_output/sldvdemo_param_controller/sldvdemo_param_controller_harness1.slx

Results generation completed.

    Data file:
    /tmp/Bdoc21a_1669600_218335/tp95884528/ex05697027/sldv_output/sldvdemo_param_controller/sldvdemo_param_controller_sldvdata1.mat

テストハーネスの単一モデルへのマージ

sldvharnessmerge を再度呼び出し、新しいハーネスからのテストデータとその初期化コマンドを既存のハーネスモデルにマージします。

newInitCmd = 'control_mode=2;'
[path,newModelName] = fileparts(newFiles.HarnessModel);
sldvmergeharness(modelName,newModelName,newInitCmd);

newInitCmd =

    'control_mode=2;'

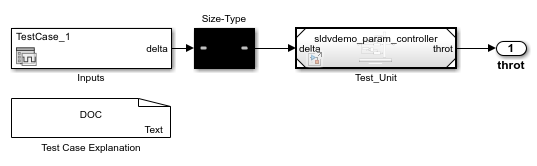

ハーネスモデルのテストの実行

テストケースは最初のハーネスモデルにマージされているので、作成された 2 番目のハーネスモデルを閉じます。Signal Builder 上の [すべて実行] ボタンをクリックして、テストスイートを実行できます。

close_system(newModelName,0);
sldvdemo_playall(modelName);

クリーンアップ

モデルを閉じて生成されたファイルを削除し、例を完了します。

close_system(modelName,0);
close_system('sldvdemo_param_controller',0);
delete(files.HarnessModel);
delete(newFiles.HarnessModel);
