データストアのアクセス違反の検出

Simulink^® Design Verifier™ の設計エラー検出解析では、シミュレーション中に発生するデータストアの読み取りと書き込みの意図しない順序が検出されます。解析により、次のデータストアのアクセス違反が検出されます。

書き込み前の読み取り
読み取り後の書き込み
書き込み後の書き込み

モデルでデータストアのアクセス違反を検出するには、次のようにします。

[Design Verifier] タブの [モード] セクションで、[設計エラー検出] を選択します。
[エラー検出の設定] をクリックします。
[コンフィギュレーションパラメーター] ダイアログボックスの [設計エラー検出] ペインで、データストアのアクセス違反を選択します。[OK] をクリックします。
[設計エラーの検出] をクリックします。

解析が完了すると、モデルが解析結果と共に強調表示され、[結果の概要] ウィンドウに解析の概要が表示されます。

モデルでのデータストアのアクセス違反の検出

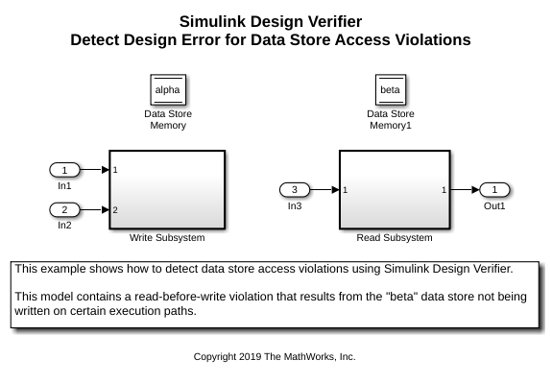

この例では、データストアアクセスにおける違反を検出し、解析結果を確認する方法を説明します。sldvexDataStoreAccessViolations のモデル例は、alpha データストアと beta データストアを定義する Data Store Memory ブロックから構成されます。モデル例では、Write Subsystem は Data Store Write ブロックを使用してデータをデータストアに書き込み、Read Subsystem は Data Store Read ブロックを使用してデータをデータストアから読み取ります。

手順 1: モデルを開く

コマンドプロンプトで、次を入力します。

open_system('sldvexDataStoreAccessViolations');

手順 2: データストアのアクセス違反の検出のための解析オプションの設定

モデルはあらかじめ、[データストアのアクセス違反] パラメーターが On に設計されています。

手順 3: 設計エラー検出解析の実行

[Design Verifier] タブで [設計エラーの検出] をクリックします。Simulink Design Verifier は、データストアのアクセス違反についてモデルを解析します。解析が完了すると、[結果の概要] ウィンドウに 1 つのオブジェクティブが反証されたことが表示されます。

手順 4: 解析結果のレビュー

解析結果に基づいてモデルが強調表示されます。

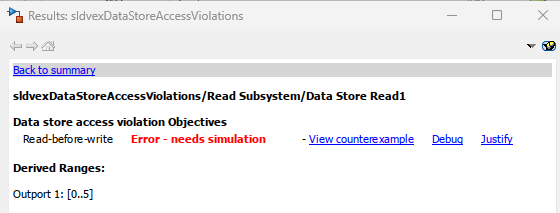

(1) Read Subsystem を開き、赤で強調表示されている Data Store Read1 ブロックをクリックします。結果インスペクターウィンドウには、データストアアクセス順序に違反する書き込み前の読み取りオブジェクティブが表示されます。

(2) エラーを再現するテストケースを表示するには、[テストケースを表示] をクリックします。テストケースを表示するハーネスモデルおよび Signal Builder ブロックが開きます。

(3) テストケースのシミュレーションを実行するには、[Signal Builder] ダイアログボックスで [シミュレーションの開始] をクリックします。シミュレーションが完了すると、[診断ビューアー] ウィンドウに次の警告メッセージが表示されます。

The block 'sldvexDataStoreAccessViolations_harness/Test Unit (copied from sldvexDataStoreAccessViolations)/Read Subsystem/Data Store Read1' is reading from the data store 'sldvexDataStoreAccessViolations_harness/Test Unit (copied from sldvexDataStoreAccessViolations)/Data Store Memory1' before any blocks have written to this entire region of memory at time 0.0. For performance reasons, occurrences of this diagnostic for this memory at other simulation time steps will be suppressed.

手順 5: データストアのアクセス違反エラーの修正

読み取り操作が実行されるまではブロックが beta データストアに書き込まれていないため、書き込み前の読み取りオブジェクティブはエラーとなります。

Write Subsystem を開き、Write "alpha" をダブルクリックします。Write "alpha" サブシステムでは、alpha データストアのみが定数で書き込まれます。そのため、書き込み前の読み取りのデータストアアクセス違反が "ベータ" Data Store Read ブロックで発生します。

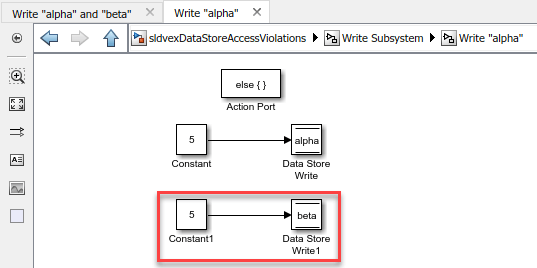

エラーを修正するには、Write "alpha" サブシステムで Constant ブロックを追加し、その値を (次の図で強調表示されている) Data Store Write ブロックを使用して beta データストアに書き込みます。

[Design Verifier] タブで [設計エラーの検出] をクリックします。解析の完了後に、すべてのオブジェクティブが有効であることがレポートされます。

参考

制限

データストアに対する初期化ロジックによる読み取りと書き込みについては、違反はチェックされません。

たとえば、初期化関数による初期化ロジックはデータストアのアクセス違反のチェックで無視されます。

初期化の内外で呼び出されるあらゆるタイプのロジックについて、初期化に関連しない動作が解析されます。
