カバレッジ結果から関連するテストケースへのトレース

モデルがノーマルモードまたは SIL/PIL モードの状態で、Simulink^® Test™ のテストケースについてカバレッジの結果の集計を記録した場合、カバレッジレポートの集計では、各モデル要素に関連するテストケースへのリンクが張られます。

ユニットレベルのカバレッジデータの最上位モデルカバレッジへの集計

この例では次を使用します。

スクリプトを開く

この例では、統合テストとユニットテストの両方の結果を含むカバレッジレポートの集計を生成する方法を説明します。

Simulink® Test™ マネージャーへのテストケースの読み込み

slcovTestTraceabilityExample.mldatx テストデータは、判定カバレッジを記録するよう構成されています。

sltest.testmanager.load('slcovTestTraceabilityExample.mldatx');
sltest.testmanager.view

テストケースの実行

Simulink テストマネージャーから、Combined Integration and Unit Tests テストスイートを選択し、[実行] をクリックします。このテストスイートには、Integration Tests と Unit Tests という 2 つのサブスイートが含まれます。あるいは、次のコマンドを実行します。

results = sltest.testmanager.run;

統合テストのカバレッジレポートへのアクセス

Simulink テストマネージャーの [結果とアーティファクト] ペインから、Integration Tests の結果を選択します。[カバレッジの結果の集計] セクションで [レポート] ボタンをクリックします。

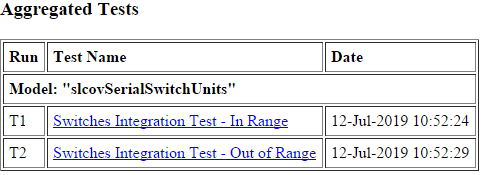

このテストスイートのカバレッジレポートには、統合テストのカバレッジ結果のみが表示されます。

サブシステムの詳細の表示

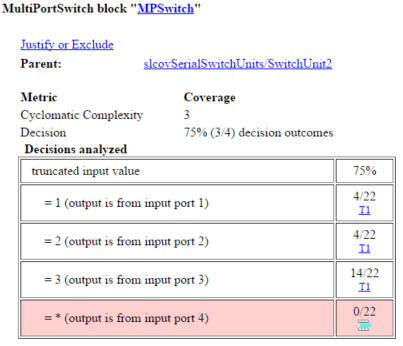

サブシステム SwitchUnit2 のカバレッジの詳細を表示します。このサブシステムはフルカバレッジの対象になっていないことに注目してください。最初の 3 つの判定結果は、統合テスト実行 T1 でカバーされます。MPSwitch ブロックに対する 4 つ目の判定結果は、統合システムでは達成できません。

ユニットテストのカバレッジレポートへのアクセス

Simulink テストマネージャーの [結果とアーティファクト] ペインから、Unit Tests の結果を選択します。[カバレッジの結果の集計] セクションで [レポート] ボタンをクリックします。

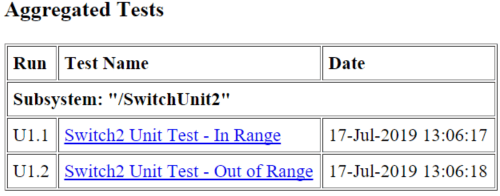

このテストスイートのカバレッジレポートには、サブシステムテストハーネスを使用して記録された SwitchUnit2 サブシステムのユニットテストのカバレッジ結果のみが表示されます。

サブシステムの詳細の表示

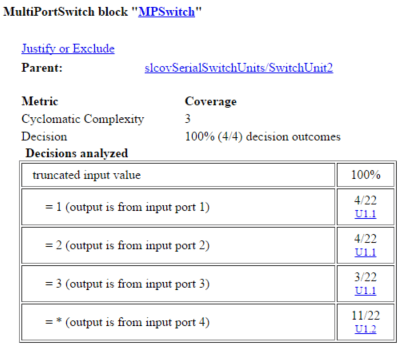

サブシステム SwitchUnit2 のカバレッジの詳細を表示します。このサブシステムは、ユニットテストのフルカバレッジの対象となっていることに注目してください。

結合されたユニットレベルおよびシステムレベルのカバレッジレポートの場所

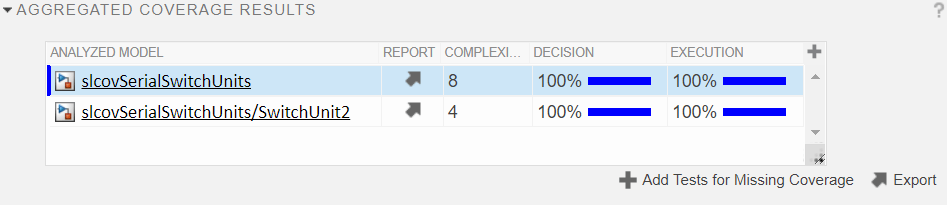

Simulink テストマネージャーの [結果とアーティファクト] ペインから、Combined Integration and Unit Tests の結果を選択します。結果には、2 つのカバレッジレポートが表示されます。1 つはユニットテストでテストされた SwitchUnit2 サブシステムのレポートで、もう 1 つはユニットテストと統合テストの両方結果を含む最上位モデルのレポートです。

最上位モデルのカバレッジレポートの集計へのアクセス

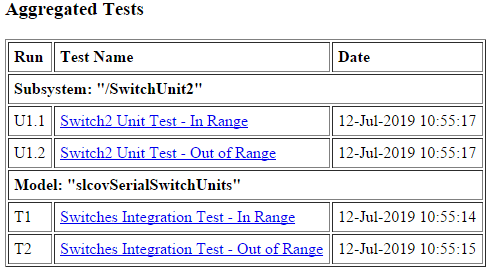

最上位モデルの [レポート] ボタンをクリックすると、Simulink Coverage が統合テストとユニットテストを 1 つのシステムレベルカバレッジレポートに集計します。

サブシステムの詳細の表示

サブシステムがフルカバレッジの対象となっていることに注目してください。MPSwitch MultiPortSwitch ブロックの最初の 3 つの判定結果は、統合テスト実行 T1 でカバーされます。MPSwitch MultiPortSwitch ブロックに対する 4 つ目の判定結果は、ユニットテスト実行 U1.2 でカバーされます。
