アーキテクチャモデルでのカスタムモデルアドバイザーチェックの実行

この例では次を使用します。

アーキテクチャモデル (System Composer) でカスタムモデルアドバイザーチェックを使用します。

以下に、アーキテクチャモデル内においてコンポーネントの入力端子と出力端子の制限を超えていることを特定する例を示します。

1.MATLAB コマンドウィンドウで、Advisor.Manager.refresh_customizations を実行します。このステップは、カスタムチェックをモデルアドバイザーにパブリッシュするために必要です。

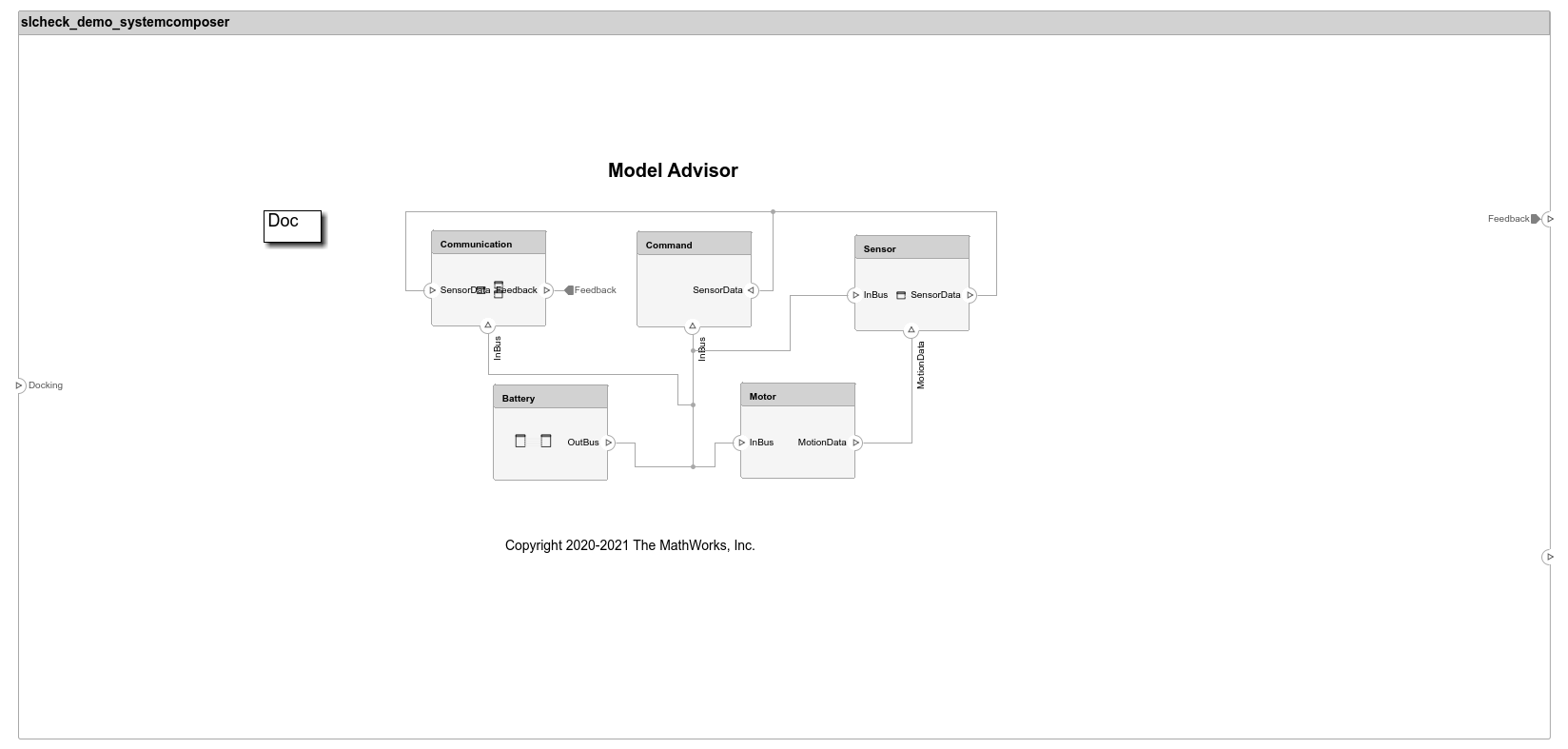

2.アーキテクチャモデルを開きます。

open_system('slcheck_demo_systemcomposer.slx');
copyfile sl_customization_orig.m sl_customization.m f

3.[モデル化] タブで、[モデルアドバイザー] を開きます。MATLAB コマンドプロンプトに以下を入力しても、モデルアドバイザーを開くことができます。

modeladvisor('slcheck_demo_systemcomposer.slx');

Updating Model Advisor cache...
Model Advisor cache updated. For new customizations, to update the cache, use the Advisor.Manager.refresh_customizations method.

4.モデルアドバイザーウィンドウで [製品別]、[System Composer] をクリックし、Check number of Inports and Outports of a component チェックを選択します。

5.チェックを右クリックして [このチェックを実行] を選択します。モデルアドバイザーがアーキテクチャモデルに対して選択したチェックを実行し、結果を表示します。

6.sl_customization ファイルを開き、デモソースコードを表示します。

edit sl_customization.m

7.ハードコードされている入力端子と出力端子のしきい値を任意の値に変更します。

8.チェックを再実行し、更新された結果を検証します。
