Simulink と Simscape での RC 回路

モデルを開く

この例では、RC 回路の Simscape™ モデルと Simulink® モデルを比較します。Simscape モデルでは物理接続を使用します。物理接続では、コンポーネント間で双方向のエネルギーの流れが可能です。Simulink モデルでは入力/出力信号接続を使用します。信号接続では、1 つのブロックから別のブロックへのデータの流れを定義します。

物理接続では、コピーして貼り付けることで RC 回路にコンポーネントを追加できます。それに比べ、入出力接続では、コンポーネントの追加後に回路方程式の再導出と再実装が必要です。

回路は、電圧の矩形波によって駆動されています。抵抗と静電容量の値は、MATLAB® 変数で定義されています。

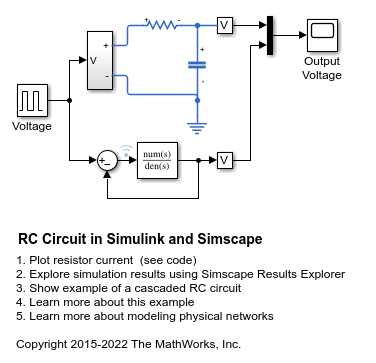

モデル

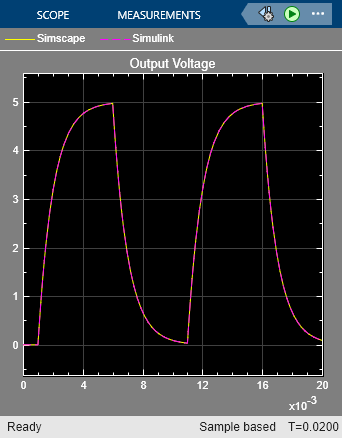

Scope からのシミュレーション結果

Simscape ログからのシミュレーション結果
