オペアンプ回路 - 反転アンプ
この例では、標準的な反転オペアンプ回路のモデルを示します。増幅率は -R2/R1 によって与えられます。R1 = 1K Ω および R2 = 10K Ω の場合、0.1 V のピークツーピーク入力電圧は 1 V のピークツーピーク電圧に増幅されます。Op-Amp ブロックは理想的な (つまり増幅率が無限の) デバイスを実装するため、この増幅率は出力負荷に関係なく達成されます。

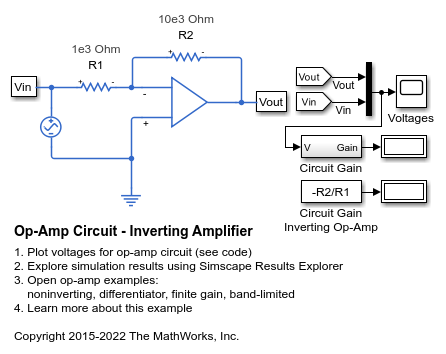

モデル
Simscape ログからのシミュレーション結果
この例では、標準的な反転オペアンプ回路のモデルを示します。増幅率は -R2/R1 によって与えられます。R1 = 1K Ω および R2 = 10K Ω の場合、0.1 V のピークツーピーク入力電圧は 1 V のピークツーピーク電圧に増幅されます。Op-Amp ブロックは理想的な (つまり増幅率が無限の) デバイスを実装するため、この増幅率は出力負荷に関係なく達成されます。
