Fundamental Reluctance

R2026b

磁気抵抗の簡略化された実装

•

Fundamental Reluctance block

To add a block to a model, double-click the canvas and start typing the block name. Then, select the block from the list.

ライブラリ:
Simscape / Foundation Library / Magnetic / Magnetic Elements

説明

Fundamental Reluctance ブロックは、磁気抵抗 (磁束の流れに抵抗するコンポーネント) の簡略化されたモデルを提供します。モデル化対象のセクションのジオメトリに基づいて磁気抵抗を計算する Reluctance ブロックとは異なり、Fundamental Reluctance ブロックでは、磁気抵抗の値をブロック パラメーターとして直接指定できます。

このブロックは次の方程式を使用します。

$$MMF=\Phi \cdot \Re$$

ここで、

• MMF はコンポーネント両端の起磁力 (mmf) です。

• Φ はコンポーネントを通る磁束です。

• $$\Re$$ は磁気抵抗です。

接続 [N] および [S] は磁気保存端子です。磁気抵抗の起磁力 (mmf) は $$MMF\left(N\right)-MMF\left(S\right)$$ であり、磁束の符号は、デバイスを [N] から [S] に流れるときに正になります。

変数

シミュレーションの前にブロック変数の優先順位と初期ターゲット値を設定するには、ブロックのダイアログ ボックスまたはプロパティ インスペクターの [初期ターゲット] セクションを使用します。詳細については、ブロック変数の優先順位と初期ターゲットの設定を参照してください。

ノミナル値は、モデル内で予想される変数の大きさを指定する方法を提供します。ノミナル値に基づくシステムのスケーリングを使用すると、シミュレーションのロバスト性が向上します。ノミナル値はさまざまなソースから得られます。その 1 つがブロックのダイアログ ボックスまたはプロパティ インスペクターの [ノミナル値] セクションです。詳細については、ブロック変数のノミナル値の変更を参照してください。

例

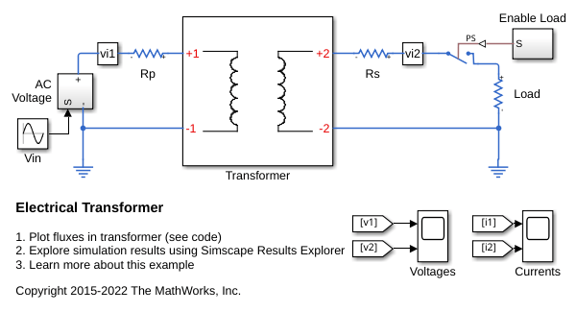

電気変圧器

この例では、基本の磁気ライブラリのブロックを使用して変圧器をモデル化する方法を説明します。変圧器は定格 50 W、60 Hz、120 V/12 V であり、効率は 94%、無負荷磁化電流は 1%、漏れリアクタンスは 2.3% であると想定されています。コアの損失はモデル化されておらず、コアの材質の B-H 特性は線形であるものと想定されています。

• モデルを開く

端子

保存

N — N (北) 端子

磁気

N (北) 端子に関連付けられた磁気保存端子。

S — S (南) 端子

磁気

S (南) 端子に関連付けられた磁気保存端子。

パラメーター

磁気抵抗 — 磁束に対する mmf の比

8e4 1/H (既定値) | 正のスカラー

コンポーネントにかかる起磁力 (mmf) と、その結果としてコンポーネントを流れる磁束との比。

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2014a で導入

参考

Reluctance | Variable Reluctance
