ロジック
R2026aロジック コンポーネントを使用して論理演算を実行および実装する
以下の例を使用して、論理演算の実行方法と実装方法を学習します。
注目の例
クロック動作するリセット優先 SR ラッチ
この例では、Simscape™ Electrical™ ロジック コンポーネントからリセット優先 SR ラッチをモデル化する方法を示します。初期条件は、スイッチの初期化コマンドを介して関連する AND ゲートに渡されます。
クロック動作するセット優先 SR ラッチ
この例では、Simscape™ Electrical™ ロジック コンポーネントからセット優先 SR ラッチをモデル化する方法を示します。初期条件は、スイッチの初期化コマンドを介して関連する AND ゲートに渡されます。

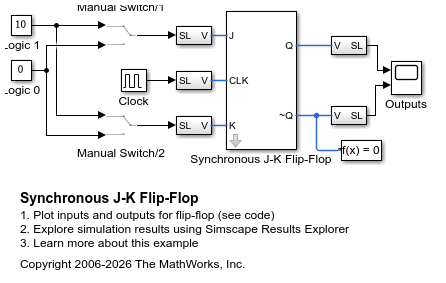

同期 J-K フリップフロップ
この例では、Simscape™ Electrical™ ロジック コンポーネントから J-K フリップフロップをモデル化する方法を示します。2 つのスイッチが既定の位置にあるときには、フリップフロップへの両方の入力は High に設定され、クロック信号が Low になるたびに出力状態が切り替わります。初期条件は、ブロック マスクの初期化コマンドを介して関連する NAND ゲートに渡されます。
集積回路のモデル化
この例では、他の Simscape™ Electrical™ ブロックと併用できる集積回路のモデルを作成する 2 つの方法を示します。最初のアプローチでは、Simscape Foundation Library PS ブロック、Simulink® ブロック、またはその両方を使用して動作モデルを作成します。2 番目のアプローチでは、基本の Simscape Electrical ブロックから実装モデルを作成します。マスクの下を見て詳細を確認するには、関連するブロックを選択して Ctrl-U と入力します。
