クロック動作するセット優先 SR ラッチ
R2026aこの例では、Simscape™ Electrical™ ロジック コンポーネントからセット優先 SR ラッチをモデル化する方法を示します。初期条件は、スイッチの初期化コマンドを介して関連する AND ゲートに渡されます。

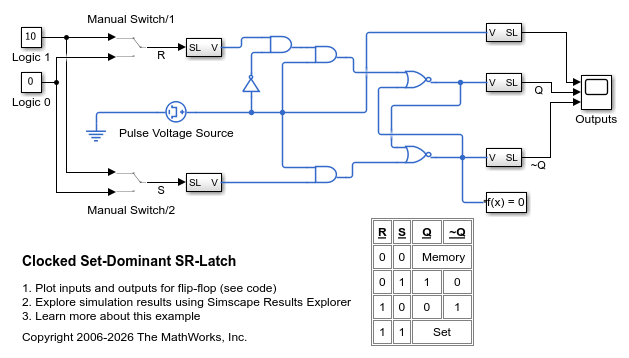

モデル
Simscape ログからのシミュレーション結果
以下のプロットは、セット優先 SR ラッチの入力と出力を示しています。SR ラッチへの入力はいずれも高く設定されているため、出力状態は、Q に対しては高く、~Q に対しては低く設定されています。
参考
CMOS NOT | CMOS AND | CMOS NOR
