指数シーケンスの自己相関関数

$$n\ge 0$$ について、28 サンプルの指数シーケンス $$x=0.95^n$$ の自己相関関数を計算します。

a = 0.95;

N = 28;
n = 0:N-1;
lags = -(N-1):(N-1);

x = a.^n;
c = xcorr(x);

$$c$$ を分析的に判断して結果が正しいかを確認します。より高いサンプル レートを使用して連続状況をシミュレートします。$$n\ge 0$$ において $$|a|<1$$ の場合、シーケンス $$x(n)=a^n$$ の自己相関関数は次になります。

$$c(n)=\frac{1-a^{2(N-|n|)}}{1-a^2}\times a^{|n|}.$$

fs = 10;
nn = -(N-1):1/fs:(N-1);

dd = (1-a.^(2*(N-abs(nn))))/(1-a^2).*a.^abs(nn);

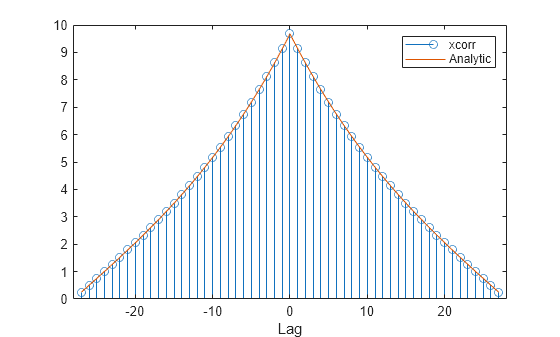

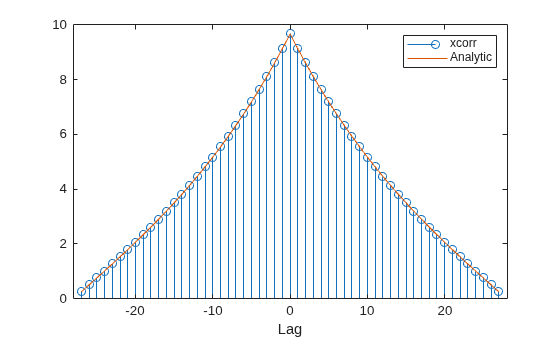

シーケンスを同じ Figure にプロットします。

stem(lags,c);
hold on
plot(nn,dd)
xlabel('Lag')
legend('xcorr','Analytic')
hold off

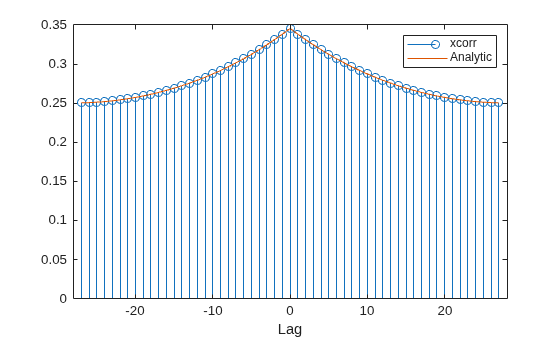

計算を繰り返しますが、今度は自己相関の "不偏推定" を求めます。不偏推定が $$c_u(n)=c(n)/(N-\left|n\right|)$$ で求められることを検証します。

cu = xcorr(x,'unbiased');

du = dd./(N-abs(nn));

stem(lags,cu);
hold on
plot(nn,du)
xlabel('Lag')
legend('xcorr','Analytic')
hold off

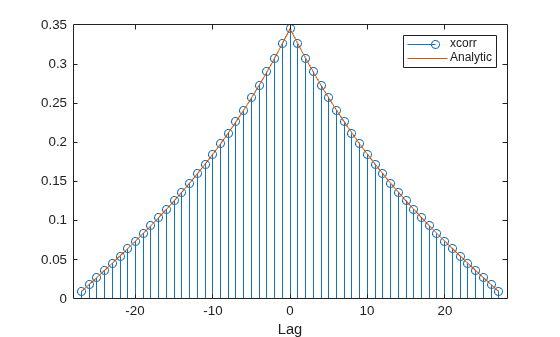

計算を繰り返しますが、今度は自己相関の "バイアス推定" を求めます。バイアス推定が $$c_b(n)=c(n)/N$$ で求められることを検証します。

cb = xcorr(x,'biased');

db = dd/N;

stem(lags,cb);
hold on
plot(nn,db)
xlabel('Lag')
legend('xcorr','Analytic')
hold off

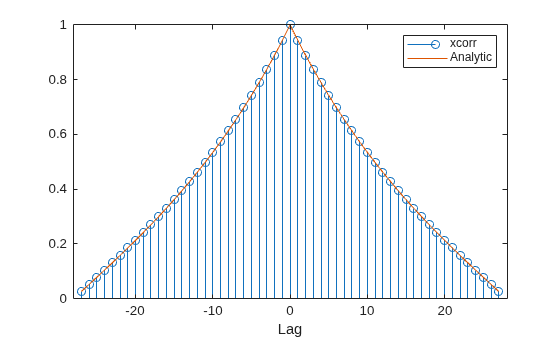

ゼロ ラグの値が 1 である自己相関の推定を求めます。

cz = xcorr(x,'coeff');

dz = dd/max(dd);

stem(lags,cz);
hold on
plot(nn,dz)
xlabel('Lag')
legend('xcorr','Analytic')
hold off
