dfilt.df1tsos

離散時間 2 次セクション直接型 I 転置フィルター

構文

Hd = dfilt.df1tsos(s) Hd = dfilt.df1tsos(b1,a1,b2,a2,...) Hd = dfilt.df1tsos(...,g) Hd = dfilt.df1tsos

説明

Hd = dfilt.df1tsos(s) では、離散時間 2 次セクション直接型 I 転置フィルター Hd が返されます。係数は行列 s で与えられます。このオブジェクトのフィルター状態が filtstates オブジェクトに格納されます。

Hd = dfilt.df1tsos(b1,a1,b2,a2,...) では、離散時間 2 次セクション直接型 I 転置フィルター Hd が返されます。この場合、第 1 セクションの係数はベクトル b1 および a1、第 2 セクションの係数はベクトル b2 および a2 のように与えられます。

Hd = dfilt.df1tsos(...,g) にはゲインベクトル g が含まれます。g の要素は、各セクションのゲインです。g の最大長は、セクションの数に 1 を加えた値です。g を指定しないと、すべてのゲインが既定値の 1 になります。

Hd = dfilt.df1tsos では、既定の離散時間 2 次セクション直接型 I 転置フィルター Hd が返されます。このフィルターでは、入力が変化せずそのまま出力されます。

メモ

分母 a(1) の最初の係数は、0 になることはできません。

フィルター状態を表示するには、以下のコードを使用して filtstates オブジェクトにアクセスします。

Hs = Hd.states     % Where Hd is the dfilt.df1 object and
double (Hs)        % Hs is the filtstates object

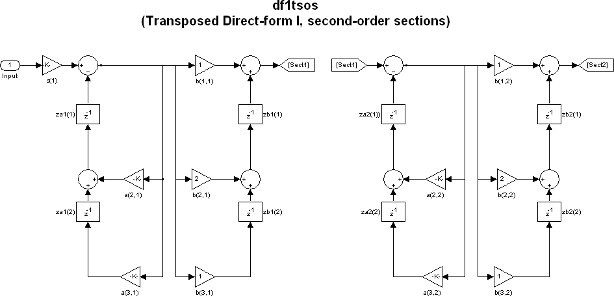

行列は、以下のようになります。

$(\begin{matrix} z b 1 (1) & z b 2 (1) \\ z b 1 (2) & z b 2 (2) \\ z a 1 (1) & z a 2 (1) \\ z a 1 (2) & z a 2 (2) \end{matrix})$

例

以下のコードを使用して、6 次ローパス楕円フィルターからの係数を使って、離散時間 2 次セクション直接型 I 転置フィルターを指定します。

[z,p,k] = ellip(6,1,60,.4);    % Obtain filter coefficients
[s,g] = zp2sos(z,p,k);         % Convert to SOS
Hd = dfilt.df1tsos(s,g)

バージョン履歴

R2006a より前に導入

参考

信号アナライザー | designfilt
