外部コードの統合の例

このトピックでは、外部コードの統合のさまざまなシナリオについて説明します。

この例では次を使用します。

この例は、S-Function を使用して C++ コードをモデルに統合する方法を示しています。

モデル例を開く

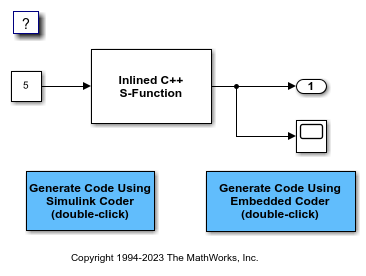

モデル例 CppSFunctionExternalCode を開きます。

open_system('CppSFunctionExternalCode');

C++ コンパイラの設定

1. MATLAB® コマンドウィンドウで、次のコマンドを入力します。

mex -setup

2. プロンプトが表示されたら、開発用コンピューターにインストールされている C++ コンパイラを選択します。

C++ コードの統合

S-Function を使用して C++ コードをモデルに統合できます。

1. S-Function ソースを準備します。

2. Simulink Coder アプリまたは Embedded Coder アプリを開きます。

3. S-Function ソースファイルおよびフォルダーを設定します。[モデルコンフィギュレーションパラメーター] ダイアログボックスを開き、[コード生成]、[カスタムコード] ペインに移動して、S-Function ソースファイルと include フォルダーを追加します。

4. S-Function をインライン化して、生成されたコードで S-Function のオーバーヘッドを除去します。

sfun_cppcount_cpp.tlc を編集します。

C++ コード生成用のモデルの設定

モデルコンフィギュレーションパラメーター [言語] を C++ に設定します。

コードの生成とレビュー

C++ コードを生成およびレビューします。

関連するトピック

この例では、モデルコンフィギュレーションパラメーターを使用して生成コードに外部コードを配置する方法を示します。

1. モデル CustomCode を開きます。

open_system('CustomCode')

2. Simulink Coder アプリまたは Embedded Coder アプリを開きます。

3. [モデルコンフィギュレーションパラメーター] ダイアログボックスを開いて [カスタムコード] ペインに移動します。

4. [追加のソースコード] タブで、モデルコンフィギュレーションパラメーター [追加コード] と [初期化コード] の設定を確認します。

5. ダイアログボックスを閉じます。

6. コードとコード生成レポートを生成します。

7. 生成されたソースファイル CustomCode.c のコードを調べます。ファイルの先頭、#include ステートメントの後に、次の宣言コードがあります。

int_T GLOBAL_INT2 = -1;

次の代入がモデルの初期化エントリポイント関数に表示されます。この例では、[初期化コード] コンフィギュレーションパラメーターによるこの代入が指定されています。

GLOBAL_INT2 = 1;
