TLC コードのデバッグ

`tlcdebug` チュートリアルの概要

目的: TLC デバッガーを紹介します。ブレークポイントを設定する方法を学習し、TLC デバッガーコマンドを理解します。

次の例を開きます。

openExample('simulinkcoder/AdviceAboutTLCTutorialsExample')
cd(tlctutorial/tlcdebug)

ビルドプロセスが呼び出されるごとに TLC デバッガーが呼び出されるようにすることができます。このチュートリアルでは、これを使用して、simple_log というモデルの .tlc ファイル内のバグを検出します。このバグにより、モデルのスタンドアロンバージョンから出力される生成コードがシミュレーション出力と異なるものになっています。このチュートリアルでは、以下の手順を順を追って説明します。

入門 — モデルを実行して出力を検査
モデルからのコードの生成と実行 — コンパイル済みの結果を元の出力と比較
デバッガーの開始とそのコマンドの使用 — デバッガーで行える処理
デバッグ timesN.tlc — 問題を特定
バグの修正と確認 — バグを修正して修正を確認する簡単な方法

入門

MATLAB^® コマンドウィンドウで、S-Function の MEX ファイルを作成します。
```
mex timesN.c
```
これにより、Simulink^® ソフトウェアに付属しているバージョンが選択されなくなります。

メモ
まだ mex -setup を実行していない場合は、エラーが発生することがあります。
モデル simple_log を開きます。モデルは次のとおりです。
[コンフィギュレーションパラメーター] ダイアログボックスの [データのインポート/エクスポート] ペインで、[時間] および [出力] をオンにします。これにより、モデル変数が MATLAB ワークスペースに記録されます。
モデルを実行します。[シミュレーション] タブで [実行] をクリックします。変数 tout と yout が MATLAB ワークスペースに表示されます。

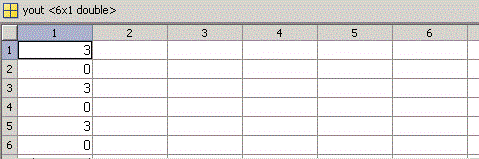

MATLAB コマンドウィンドウの [ワークスペース] ペインの yout をダブルクリックします。変数エディターで simple_log から出力された 6 行 1 列の配列が表示されます。以下のような表示になります。
列 1 には、端子 out1 で収集された、6 つのタイムステップの離散パルス出力 (3s と 0s) が含まれています。

次に、simple_log のスタンドアロンバージョンを生成します。それを実行し、結果を上に表示されている Simulink からの出力と比較します。

メモ

この演習のために、提供されている TLC ファイル timesN.tlc にはバグが含まれています。このバージョンは、それを使用しているモデルと同じフォルダーに配置されている必要があります。

モデルからのコードの生成と実行

Ctrl+B キーを押します。
コードジェネレーターにより、C ソースコードが生成、コンパイル、リンクされます。MATLAB コマンドウィンドウにビルドの進行状況が表示され、その最後に以下のメッセージが示されます。
```
### Created executable: simple_log.exe
### Successful completion of build procedure
    for model: simple_log
```
以下を入力して、作成したスタンドアロンモデルを実行します。
```
!simple_log
```
これにより、以下のメッセージが表示されます。
```
** starting the model **
** created simple_log.mat **
```
ワークスペースに変数を配置して結果を検査します。[現在のフォルダー] ペインで simple_log.mat をダブルクリックしてから、[ワークスペース] ペインの rt_yout (変数 yout のスタンドアロンバージョン) をダブルクリックします。
rt_yout を yout と比較します。差異を確認します。rt_yout の値が変化した原因を考えます。
TLC でビルドフォルダー (simple_log_grt_rtw) に配置された、生成された C コードを見れば、問題の特定に役立ちます。

simple_log.c を編集し、その関数 MdlOutputs を確認します。以下に示されているようになっています。

/* Model output function */
static void simple_log_output(void)
{
  /* DiscretePulseGenerator: '<Root>/Discrete Pulse Generator' */
  simple_log_B.DiscretePulseGenerator = (simple_log_DW.clockTickCounter < 1.0) &&
    (simple_log_DW.clockTickCounter >= 0) ? 1.0 : 0.0;
  if (simple_log_DW.clockTickCounter >= 2.0 - 1.0) {
    simple_log_DW.clockTickCounter = 0;
  } else {
    simple_log_DW.clockTickCounter++;
  }

  /* End of DiscretePulseGenerator: '<Root>/Discrete Pulse Generator' */

  /* S-Function (timesN): '<Root>/Gain1st' incorporates:
   *  Outport: '<Root>/Out1'
   */
  /* S-Function Block: <Root>/Gain1st */
  /* Multiply input by 3.0 */
  simple_log_Y.Out1 = simple_log_B.DiscretePulseGenerator * 1;
}

最後の方にある以下の行に注意してください。

simple_log_B.first_output = simple_log_B.DiscretePulseGenerator * 1;

3.0 と 0.0 を交互に繰り返す変数を受け取るはずだったのに、なぜ正しくない積が出力に代入されたのかを考えます。デバッガーを使用して特定します。

デバッガーの開始とそのコマンドの使用

TLC デバッガーを使用してコード生成プロセスを監視します。既定では呼び出されないため、デバッガーを明示的に要求する必要があります。

TLC デバッグ環境を設定し、アプリケーションのビルドを開始します。
1. [コンフィギュレーションパラメーター] 、 [コード生成] ペインを選択し、オプション [.rtw ファイルを残す] および [コード生成時に TLC デバッガーを実行] を選択します。[OK] をクリックします。
2. モデルをビルドします。
  MATLAB コマンドウィンドウでビルドプロセスが記述されます。ビルドは timesN.tlc ファイルで停止し、コマンドプロンプトが表示されます。
```
TLC-DEBUG>
```
「help」と入力して TLC デバッガーコマンドのリストを表示します。以下にデバッガーでできることをいくつか示します。
- TLC スコープの各種エンティティを表示およびクエリする。
```
TLC-DEBUG> whos CompiledModel
TLC-DEBUG> print CompiledModel.NumSystems
TLC-DEBUG> print TYPE(CompiledModel.NumSystems)
```
- 現在のコンテキストでステートメントを調べる。
```
TLC-DEBUG> list
TLC-DEBUG> list 10,40
```
- 次のコード行に移動する。
```
TLC-DEBUG> next
```
- 関数にステップインする。
```
TLC-DEBUG> step
```
- 入力信号 %<u> など、変数に定数値を代入する。
```
TLC-DEBUG> assign u = 5.0
```
- 現在の位置またはコードの他の部分にブレークポイントを設定する。
```
TLC-DEBUG> break timesN.tlc:10
```
- 次のブレークポイントまで実行する。
```
TLC-DEBUG> continue
```
- 設定したブレークポイントをクリアする。
```
TLC-DEBUG> clear 1
TLC-DEBUG> clear all
```
TLC デバッガーコマンドを試した場合、残りのコードを実行してビルドプロセスを完了してから、simple_log を再度ビルドします。ビルドは timesN.tlc ファイルで停止し、コマンドプロンプトが表示されます。
```
TLC-DEBUG>
```

`timesN.tlc` のデバッグ

次に、コードの問題の原因を調べて特定します。

timesN.tlc の 20 行目にブレークポイントを設定します。
```
TLC-DEBUG> break timesN.tlc:20
```
ブレークポイントまで進むように TLC デバッガーに指示します。
```
TLC-DEBUG> continue
```
TLC は入力を処理し、進行状況をレポートして、timesN.tlc の 20 行目まで進んでその行を表示してから、一時停止します。
```
### Loading TLC function libraries
...
### Initial pass through model to cache user defined code
.
### Caching model source code
.
Breakpoint 1
00020:   %roll idx = RollRegions, lcv = RollThreshold, block, "Roller", rollVars
```

whos コマンドを使用して現在のスコープの変数を確認します。

TLC-DEBUG> whos
Variables within: <BLOCK_LOCAL>
gain                           Real
rollVars                       Vector
block                          Resolved
system                         Resolved

print コマンドを使用して変数を検査します (名前では大文字と小文字が区別されます)。
```
TLC-DEBUG> print gain
3.0

TLC-DEBUG> print rollVars
[U, Y]
```

1 ステップ実行します。

TLC-DEBUG> step
00021:     %<LibBlockOutputSignal(0, "", lcv, idx)> = \

組み込み関数であるため、next コマンドを使用して先に進めます。
```
TLC-DEBUG> next
.
00022:     %<LibBlockInputSignal(0, "", lcv, idx)> * 1;
```
これが、間違った定数出力 simple_log_B.first_output = simple_log_B.DiscretePulseGenerator * 1; の原因となった C ステートメントの起点です。
TLC デバッガーを終了してビルドを破棄します。以下を入力します。
```
TLC-DEBUG> quit
```
エラーメッセージが表示され、TLC デバッガーの quit コマンドを使用してビルドを停止したことが示されます。エラーウィンドウを閉じます。

バグの修正と確認

特定した問題の原因は、TLC 関数 FcnEliminateUnnecessaryParams() 内で変数ではなく定数を評価していることです。これは典型的なコーディングエラーであり、簡単に修正できます。以下に修正する必要のあるコードを示します。

%function Outputs(block, system) Output
   %assign gain =SFcnParamSettings.myGain
  /* %<Type> Block: %<Name> */
  %%
  /* Multiply input by %<gain> */
  %assign rollVars = ["U", "Y"]
  %roll idx = RollRegions, lcv = RollThreshold, block, "Roller", rollVars
    %<LibBlockOutputSignal(0, "", lcv, idx)> = \
    %<LibBlockInputSignal(0, "", lcv, idx)> * 1;
  %endroll

%endfunction

%% [EOF] timesN.tlc

コーディングエラーを修正するには、timesN.tlc を編集します。以下の行では
```
%<LibBlockInputSignal(0, "", lcv, idx)> * 1;
```
評価された入力に 1 を乗算しています。この行を以下に変更します。
```
%<LibBlockInputSignal(0, "", lcv, idx)> * %<gain>;
```
timesN.tlc を保存します。
スタンドアロンモデルを再度ビルドします。各 TLC-DEBUG> プロンプトで「continue」と入力してビルドを完了します。
以下を入力して、スタンドアロンモデルを実行します。
```
!simple_log
```
simple_log.mat の新しいバージョンが作成され、その出力が含まれます。
前と同様に、simple_log.mat を読み込んでワークスペース変数 rt_yout を yout と比較します。これで、最初の列の値が同じになっています。
