rotatepoint
四元数の点の回転
説明
は、四元数 rotationResult
= rotatepoint(quat
,cartesianPoints
)quat
を使用して直交座標点を回転します。四元数の要素は回転に使用する前に正規化されます。
例
quaternion ベクトルを使用した点の回転
3 次元で点を定義します。点の座標は、常に "x"、"y"、"z" の順で指定します。可視化しやすくするために、"x"-"y" 平面上の点を定義します。
x = 0.5; y = 0.5; z = 0; plot(x,y,"ko") hold on axis([-1 1 -1 1])
"z" 軸を中心とする 2 つの異なる回転を指定する quaternion ベクトルを作成します。1 つは点を 45 度回転し、もう 1 つは点を -90 度回転します。rotatepoint
を使用して回転を実行します。
quat = quaternion([0,0,pi/4; ... 0,0,-pi/2],"euler","XYZ","point"); rotatedPoint = rotatepoint(quat,[x,y,z])
rotatedPoint = 2×3
-0.0000 0.7071 0
0.5000 -0.5000 0

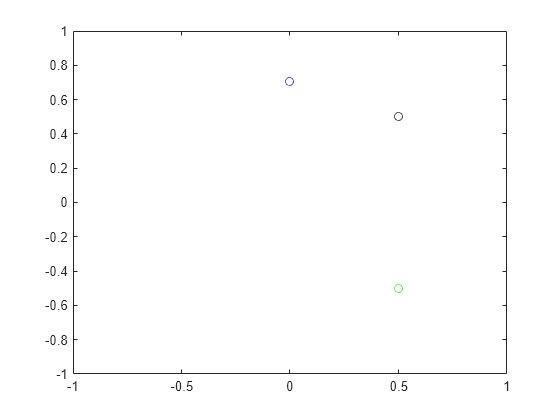

回転した点をプロットします。
plot(rotatedPoint(1,1),rotatedPoint(1,2),"bo") plot(rotatedPoint(2,1),rotatedPoint(2,2),"go")
四元数を使用した点のグループの回転
3 次元空間で 2 つの点を定義します。これらの点を回転する四元数を定義します。最初に "z" 軸を中心に 30 度回転してから、新しい "y" 軸を中心に 45 度回転します。
a = [1,0,0]; b = [0,1,0]; quat = quaternion([30,45,0],"eulerd","ZYX","point");
rotatepoint
で四元数の回転演算子を使用して両方の点を回転します。結果を表示します。
rP = rotatepoint(quat,[a;b])
rP = 2×3
0.6124 0.5000 -0.6124
-0.3536 0.8660 0.3536
点の元の向きと回転後の向きを可視化します。原点から各点までの線を可視化のために描画します。
plot3(a(1),a(2),a(3),"bo"); hold on grid on axis([-1 1 -1 1 -1 1]) xlabel("x") ylabel("y") zlabel("z") plot3(b(1),b(2),b(3),"ro") plot3(rP(1,1),rP(1,2),rP(1,3),"bd") plot3(rP(2,1),rP(2,2),rP(2,3),"rd") plot3([0;rP(1,1)],[0;rP(1,2)],[0;rP(1,3)],"k") plot3([0;rP(2,1)],[0;rP(2,2)],[0;rP(2,3)],"k") plot3([0;a(1)],[0;a(2)],[0;a(3)],"k") plot3([0;b(1)],[0;b(2)],[0;b(3)],"k")
入力引数
quat
— 回転を定義する四元数
quaternion
オブジェクト | quaternion
オブジェクトのベクトル
回転を定義する四元数。quaternion
オブジェクトまたは quaternion
オブジェクトのベクトルとして指定します。quat
と cartesianPoints
のサイズは次のように互換性がなければなりません。
length(quat) == size(cartesianPoints,1)
またはlength(quat) == 1
またはsize(cartesianPoints,1) == 1
cartesianPoints
— 3 次元直交座標点
1 行 3 列の数値ベクトル | N 行 3 列の数値行列
3 次元直交座標点。単一の点を表す 1 行 3 列の数値ベクトルまたは N 点を表す N 行 3 列の数値行列として指定します。quat
と cartesianPoints
のサイズは次のように互換性がなければなりません。
length(quat) == size(cartesianPoints,1)
またはlength(quat) == 1
またはsize(cartesianPoints,1) == 1
データ型: single
| double
出力引数
rotationResult
— 再配置された直交座標点
1 行 3 列の数値ベクトル | 数値行列
四元数の回転を使用して定義される回転後の直交座標点。1 行 3 列の数値ベクトルまたは数値行列として返されます。
quat
がスカラー quaternion
オブジェクトであり、cartesianPoints
が単一の点を表す 1 行 3 列のベクトルである場合、rotationResult
は 1 行 3 列のベクトルです。それ以外の場合、rotationResult
は M 行 3 列の行列です。ここで、M は length(quat)
と size(cartesianPoints,1)
の最大値です。
データ型: single
| double
アルゴリズム
四元数の点の回転では、指定された四元数に従って R3 で指定された点を回転します。
ここで、q は四元数であり、* は共役を表します。u は回転する点であり、四元数として指定します。
便宜上、関数 rotatepoint
は R3 の点を受け取り、R3 の点を返します。任意の四元数 q = a + bi + cj + dk と任意の座標 [x,y,z] が指定された次のような関数呼び出しを考えます。
rereferencedPoint = rotatepoint(q,[x,y,z])
rotatepoint
は次の操作を実行します。
点 [x,y,z] を四元数に変換します。
四元数 q を正規化します。
回転を適用します。
四元数の出力 vq を変換して R3 に戻します。
拡張機能
C/C++ コード生成
MATLAB® Coder™ を使用して C および C++ コードを生成します。
