surfacegamma

さまざまな地形のガンマ値

構文

G = surfacegamma(TerrainType)

G = surfacegamma(TerrainType,FREQ)

surfacegamma

説明

G = surfacegamma(TerrainType) は、指定された地形の γ 値を返します。γ 値は、動作周波数 10 GHz の場合の値です。

G = surfacegamma(TerrainType,FREQ) は、システムの動作周波数を指定します。

surfacegamma は、各地形タイプとそれに対応する γ 値を表示します。これらの γ 値は、動作周波数 10GHz の場合の値です。

例

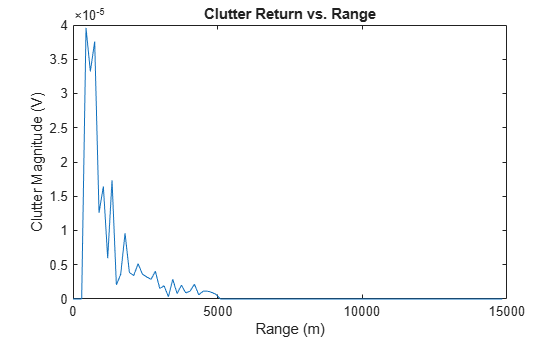

定数ガンマ クラッターのシミュレーション

森林地帯の γ 値を判定し、その領域からのクラッター リターンをシミュレーションします。レーダー システムは単一のコサイン パターン アンテナ素子を使用し、動作周波数は 300 MHz であると仮定します。

fc = 300e6;
g = surfacegamma('woods',fc);
clutter = constantGammaClutter('Gamma',g, ...
    'Sensor',phased.CosineAntennaElement, ...
    'OperatingFrequency',fc);
x = clutter();
r = (0:numel(x)-1)/(2*clutter.SampleRate) * ...
    clutter.PropagationSpeed;
plot(r,abs(x))
xlabel('Range (m)')
ylabel('Clutter Magnitude (V)')
title('Clutter Return vs. Range')

入力引数

TerrainType — 地形タイプ

"Sea State 3" | "Sea State 5" | "Woods" | "Metropolitan" | "Rugged Mountain" | "Farmland" | "Wooded Hill" | "Flatland"

地形タイプ。以下のいずれかとして指定します。

• "Sea State 3"

• "Sea State 5"

• "Woods"

• "Metropolitan"

• "Rugged Mountain"

• "Farmland"

• "Wooded Hill"

• "Flatland"

詳細については、アルゴリズムを参照してください。

データ型: char | string

FREQ — レーダー システムの動作周波数

10e9 (既定値) | スカラー | ベクトル

レーダー システムの動作周波数 (ヘルツ単位)。スカラーまたはベクトルとして指定します。

データ型: double

出力引数

G — ガンマ値

スカラー

定数 γ クラッター モデルにおけるガンマ値 γ (デシベル単位)。スカラーとして返されます。詳細については、ガンマ値を参照してください。

詳細

ガンマ値

Constant Gamma Modelは、クラッター シミュレーションでよく使用されるモデルです。このモデルは、ガンマ パラメーター γ を使用して、さまざまな種類の地形におけるクラッター特性を記述します。γ の値は測定値から導出されます。

アルゴリズム

地形タイプ "Sea State 3"、"Sea State 5"、"Woods"、"Metropolitan"、および "Rugged Mountain" の γ 値は、[2]によるものです。地形タイプ "Farmland"、"Wooded Hill"、および "Flatland" の γ 値は、[3]によるものです。

測定によって、10 GHz で動作するシステムにおける γ の値が提供されています。周波数 f で動作するシステムの γ 値は次のようになります。

$$\gamma ={\gamma }_0+5\log \left(\frac{f}{f_0}\right)$$

ここで、γ₀ は周波数 f₀ = 10 GHz における値です。

参照

[1] Barton, David. "Land Clutter Models for Radar Design and Analysis," Proceedings of the IEEE. Vol. 73, Number 2, February, 1985, pp. 198–204.

[2] Long, Maurice W. Radar Reflectivity of Land and Sea, 3rd Ed. Boston: Artech House, 2001.

[3] Nathanson, Fred E., J. Patrick Reilly, and Marvin N. Cohen. Radar Design Principles, 2nd Ed. Mendham, NJ: SciTech Publishing, 1999.

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

可変サイズの入力はサポートされていません。

バージョン履歴

R2021a で導入

参考

grazingang | horizonrange | constantGammaClutter
