MeanSquares

平均二乗誤差メトリクスの構成

このページをすべて展開する

説明

MeanSquares オブジェクトは、イメージ レジストレーションの問題を解決するために関数 imregister に渡す平均二乗誤差メトリクスの構成を記述します。

作成

MeanSquares オブジェクトは以下の方法を使用して作成できます。

  • imregconfig — モノモーダル イメージのレジストレーションに適したオプティマイザーとペアになった MeanSquares オブジェクトを返します

  • 以下のコマンド

    metric = registration.metric.MeanSquares;
    コマンド ラインに入力すると、MeanSquares オブジェクトが作成されます

例

すべて折りたたむ

ライブ スクリプトを開く

MeanSquares オブジェクトを作成し、これを使用して類似の明度とコントラストをもつ 2 つのイメージのレジストレーションを行います。

参照イメージを読み取って、レジストレーションが行われていないコピーを作成します。

fixed = imread('pout.tif');
moving = imrotate(fixed,5,'bilinear','crop');

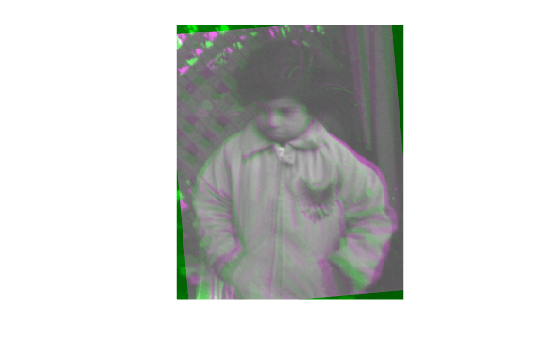

位置のずれたイメージを表示します。

imshowpair(fixed,moving,'Scaling','joint');

Figure contains an axes object. The axes object contains an object of type image.

モノモーダル イメージのレジストレーションに適しているメトリクス構成オブジェクトを作成します。

metric = registration.metric.MeanSquares
metric =
  registration.metric.MeanSquares

  This class has no properties.

オプティマイザー構成オブジェクトを作成します。

optimizer = registration.optimizer.RegularStepGradientDescent;

より良い精度を得るために、オプティマイザー構成を変更します。

optimizer.MaximumIterations = 300;
optimizer.MinimumStepLength = 5e-4;

レジストレーションを実行します。

movingRegistered = imregister(moving,fixed,'rigid',optimizer,metric);

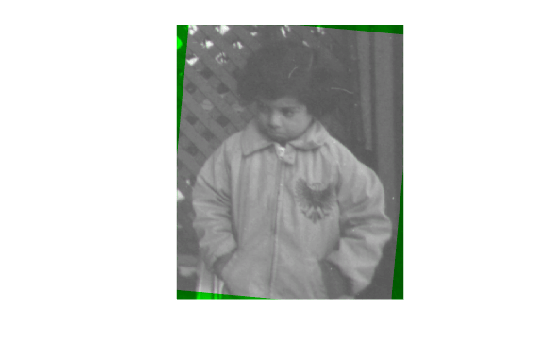

レジストレーションが行われたイメージを表示します。

imshowpair(fixed, movingRegistered,'Scaling','joint');

Figure contains an axes object. The axes object contains an object of type image.

ヒント

  • 平均二乗メトリクスは、2 つの入力イメージ間の要素単位の差を示します。理想値は 0 です。imregister を呼び出すときに 'DisplayOptimization' を有効にすると、平均二乗誤差の計算値を調べることができます。たとえば、movingRegistered = imregister(moving,fixed,'rigid',optimizer,metric,'DisplayOptimization',true); です

アルゴリズム

平均二乗のイメージ類似度メトリクスは、各イメージで対応するピクセルの差を二乗し、二乗した差の平均値を取ることで計算します。

拡張機能

バージョン履歴

R2012a で導入
