mag2db

振幅をデシベル (dB) に変換する

構文

ydb = mag2db(y)

説明

ydb = mag2db(y) は、y で指定された振幅測定値をデシベル (dB) で表します。振幅とデシベルの関係は、$$ydb=20\ast {\log }_{10}(y)$$ です。

例

デシベル単位でのゲイン余裕の表示

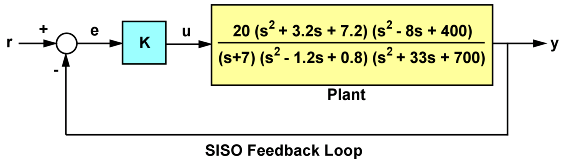

この例では、システムに複数のゲイン交差周波数または位相交差周波数が存在し、複数のゲイン余裕値または位相余裕値が生じる次の SISO フィードバック ループについて考えます。

伝達関数を作成します。

G = tf(20,[1 7]) * tf([1 3.2 7.2],[1 -1.2 0.8]) * tf([1 -8 400],[1 33 700]);

コマンド allmargin を使用してすべての安定余裕を計算します。

m = allmargin(G)

m = struct with fields:
     GainMargin: [0.3408 3.3920]
    GMFrequency: [1.9421 16.4807]
    PhaseMargin: 68.1140
    PMFrequency: 7.0776
    DelayMargin: 0.1680
    DMFrequency: 7.0776
         Stable: 1

ゲイン余裕はデシベル (dB) ではなくゲイン比で表されることに注意してください。値を dB に変換するには、mag2db を使用します。

GainMargins_dB = mag2db(m.GainMargin)

GainMargins_dB = 1×2

   -9.3510   10.6091

入力引数

y — 入力配列

スカラー | ベクトル | 行列 | 配列

入力配列。スカラー、ベクトル、行列、または配列として指定します。y が非スカラーの場合、mag2db は要素単位の演算になります。

データ型: single | double
複素数のサポート: あり

出力引数

ydb — デシベル単位の振幅測定値

スカラー | ベクトル | 行列 | 配列

デシベル単位の振幅測定値。y と同じサイズのスカラー、ベクトル、行列、または配列として返されます。

バージョン履歴

R2008a で導入

参考

db2mag
