Interface (2P-TL)

二相流体と熱液体のネットワーク インターフェイス

•

ライブラリ:
Simscape / Fluids / Fluid Network Interfaces

説明

Interface (2P-TL) ブロックは、二相流体ネットワークと熱液体ネットワークの間の流れの接続を表します。界面での圧力、温度、および質量流量は等しくなっています。このブロックは、各流体ネットワークの流体特性を界面を越えて伝達しません。流体特性を保存するには、Thermal Liquid Properties (TL) ブロックと Two-Phase Fluid Properties (2P) ブロックの設定が同じであることを確認します。

2P 端子の流体は過冷却状態のままである必要があります。[二相流体の過冷却液体のチェック] パラメーターを使用して、流体がこの条件を満たさない場合にブロックが実行するアクションを選択できます。

質量と運動量のバランス

ブロックは次のように質量を保存します。

$${\dot{m}}_{TL}+{\dot{m}}_{2P}=0,$$

ここで、

• $${\dot{m}}_{TL}$$ は端子 TL への質量流量です。

• $${\dot{m}}_{2P}$$ は端子 2P への質量流量です。

端子の圧力は等しくなります。

$$P_{TL}=P_{2P}.$$

エネルギー バランス

温度は 2 つの流体端子間で一定です。ブロックは界面を越えたエネルギー バランスを次のように計算します。

$${\Phi }_{TL}+{\Phi }_{2P}={\dot{m}}_{TL}\left(u_{TL}+p_{TL}{v}_{TL}+\frac{w_{TL}^2}{2}\right)+{\dot{m}}_{2P}\left(u_{2P}+p_{2P}{v}_{2P}+\frac{w_{2P}^2}{2}\right),$$

ここで、

• Φ_TL は端子 TL へのエネルギー流量です。

• Φ_2P は端子 2P へのエネルギー流量です。

• h_TL は端子 TL での比内部エネルギーです。

• h_2P は端子 2P での比内部エネルギーです。

• v_TL は端子 TL での比体積です。

• v_2P は端子 2P での比体積です。

• w_TL は端子 TL での流速です。

  $$w_{TL}=\frac{{\dot{m}}_{TL}{v}_{TL}}{S},$$

• w_2P は端子 2P での流速です。

  $$w_{2P}=\frac{{\dot{m}}_{2P}{v}_{2P}}{S}.$$

• S は [端子 2P および端子 TL での断面積] パラメーターの値です。

例

二相流体インターフェイスの比較

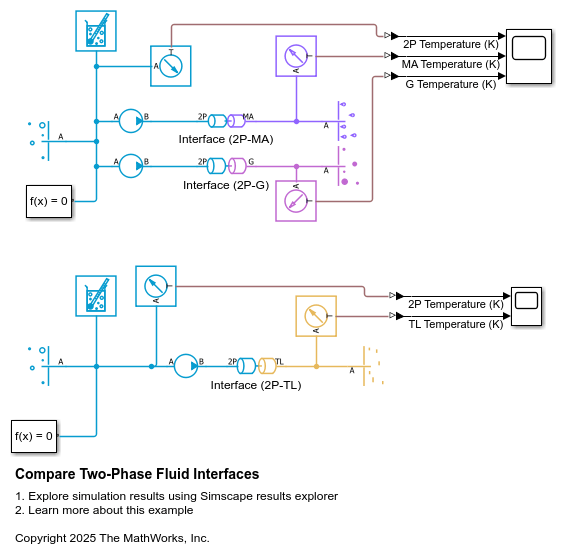

この例では、テスト ハーネスを使用して、Interface (2P-G) ブロック、Interface (2P-MA) ブロック、および Interface (2P-TL) ブロックを比較します。テスト ハーネスとは、ブロックのパラメーター化やダイナミクスの分離に使用できる最小限の実行可能なモデルのことです。

このモデルには 2 つのネットワークが含まれており、どちらも作動流体として水を使用します。上部のネットワークでは、Reservoir (2P) ブロック内の水は 385 K であり、完全な蒸気であるため、それぞれの界面で気体または湿り空気に変換できます。下部のネットワークでは、Reservoir (2P) ブロックの水は 293 K であり、完全に液体であるため、界面で熱液体に変換できます。

Interface ブロックは、界面をまたいで流体混合体全体のスルー変数とアクロス変数を保持します。Scope ブロックは、界面の両側で各流体の温度が同じままであることを示します。

端子

保存

2P — 二相端子

二相流体

界面における二相流体に関連付けられた二相流体保存端子。

TL — 流体端子

熱液体

界面における熱液体に関連付けられた熱液体保存端子。

パラメーター

端子 2P および端子 TL での断面積 — 端子の面積

0.01 m^2 (既定値) | 正のスカラー

熱液体端子と二相流体端子の断面積。

二相流体の過冷却液体のチェック — 二相流体の過冷却条件のチェック

なし (既定値) | 警告 | エラー

端子 2P における流体が過冷却条件を満たさない場合に実行するアクション。

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2021a で導入

参考

Interface (2P-G) | Interface (TL-IL) | Interface (2P-MA)
