Modulo by Constant

定数分母でのモジュロ演算の実行

R2021a 以降

•

×

ライブラリ:
Fixed-Point Designer

説明

Modulo by Constant ブロックは、定数分母でのモジュロ演算 (除算後の剰余) を実行します。

Modulo by Constant ブロックでは、Barrett Reduction と機能的に類似したアルゴリズムを使用します。逆数の乗算によって除算演算が計算されるため、一般に組み込みシステムのパフォーマンスが向上します。

例

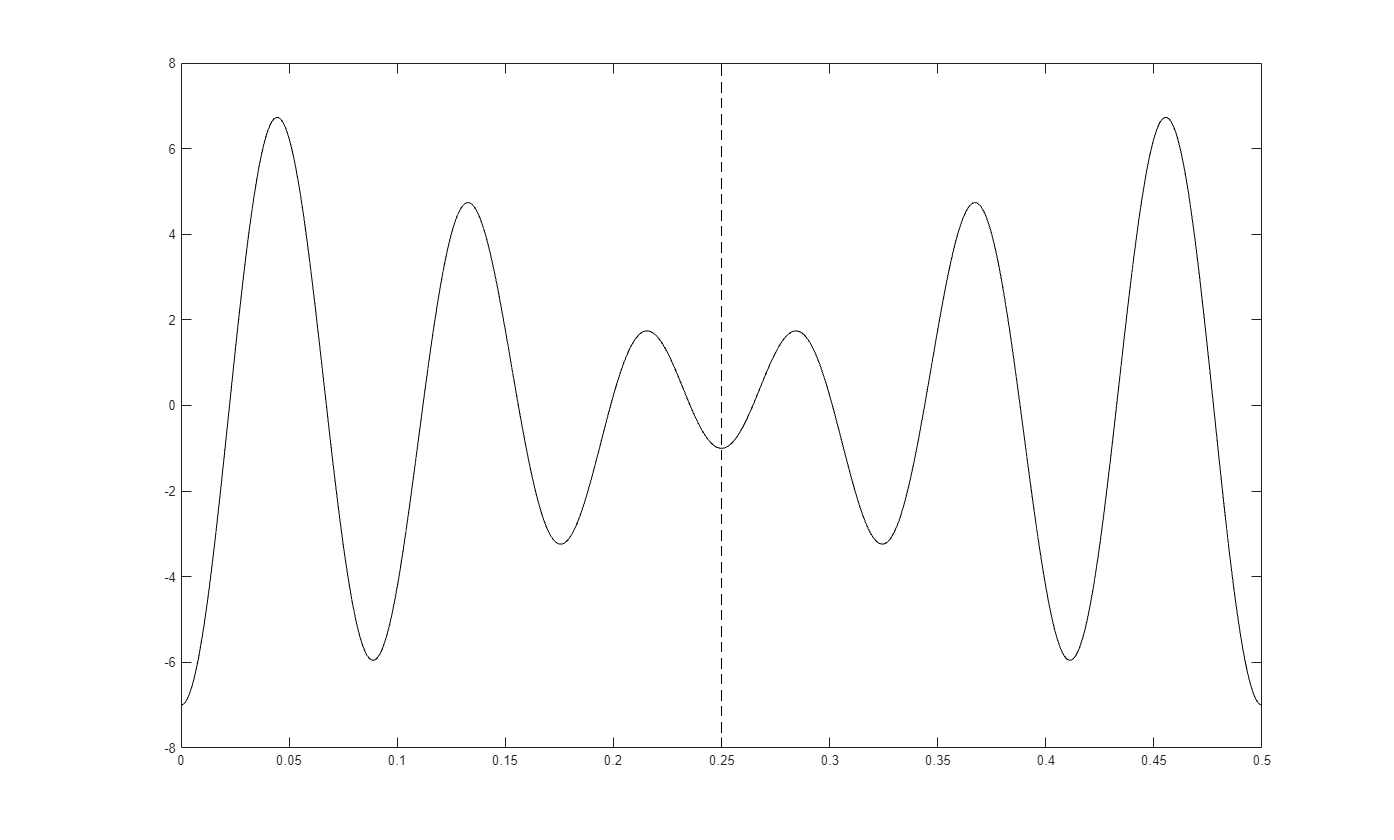

Optimize Lookup Tables for Periodic Functions

Reduce the size of lookup tables for functions with symmetry.

スクリプトを開く

端子

入力

X — 被除数

実数値のスカラー | ベクトル | 行列 | 多次元配列

被除数。実数値のスカラー、ベクトル、行列、または多次元配列として指定します。

X が固定小数点データ型の場合、2 進小数点スケーリングを使用しなければなりません。勾配とバイアス表現は固定小数点データ型ではサポートされていません。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | fixed point

出力

Y — モジュラス演算の結果

スカラー | ベクトル | 行列 | 多次元配列

モジュラス演算の結果。スカラー、ベクトル、行列または多次元配列として返されます。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | fixed point

パラメーター

Denominator for Modulo Problem — 除数

10 (既定値) | 実数値のスカラー | ベクトル | 行列 | 多次元配列

モジュラス演算に使用する除数。正の実数値の有限スカラー、ベクトル、行列、または多次元配列として指定します。

プログラムでの使用

ブロック パラメーター: Denominator

型: 文字ベクトル

値: 正の実数値の有限固定小数点または数値として評価される MATLAB® 式

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

既定の設定: '10'

拡張機能

C/C++ コード生成

Simulink® Coder™ を使用して C および C++ コードを生成します。

勾配とバイアス表現は固定小数点データ型ではサポートされていません。

バージョン履歴

R2021a で導入

R2023b: ベクトルおよび行列の入力のサポート

Modulo by Constant ブロックでベクトルおよび行列の入力がサポートされるようになりました。

R2023b: For Each Subsystem ブロックでの Modulo by Consant ブロックの使用のサポート

For Each Subsystem ブロック内での Modulo by Consant ブロックの使用がサポートされます。

参考

Modulo by Constant HDL Optimized
