getGroupDelays

Get group delays

Description

example

groupDelays = getGroupDelays(obj) returns the group delay of each filter at its center frequency.

[groupDelays,centerFrequencies] = getGroupDelays(obj) returns the center frequency of each filter.

Examples

collapse all

Create a default octaveFilterBank object. Call getGroupDelays to get the group delay of each octave filter at its center frequency.

octFiltBank = octaveFilterBank;
[gd,cf] = getGroupDelays(octFiltBank);

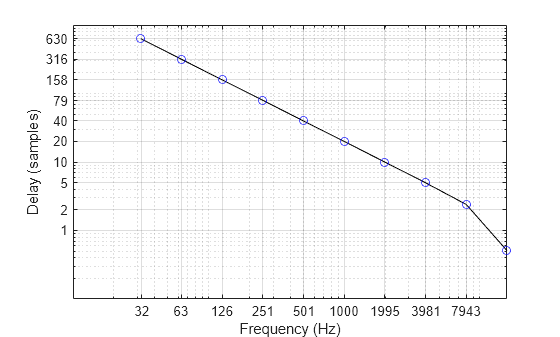

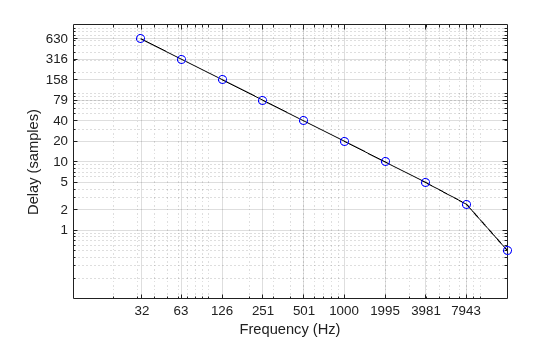

Plot the group delay as a function of filter center frequency.

loglog(cf,gd,'k-',cf,gd,'bo')
grid on
xlabel('Frequency (Hz)')
ylabel('Delay (samples)')
xticks(round(cf))
yticks(round(fliplr(gd)))

Input Arguments

collapse all

Object to get group delays from, specified as an object of octaveFilterBank.

Output Arguments

collapse all

Group delay of each filter at its center frequency in samples, returned as a row vector.

Center frequencies of filters designed by obj in Hz, returned as a row vector.

Data Types: double | single

Version History

Introduced in R2019a
