配列

PCB スタック オブジェクトのアレイを作成する

R2021a 以降

構文

pcbArr = array(pcbObj,arrayType)

pcbArr = array(___,Name=Value)

説明

pcbArr = array(pcbObj,arrayType) は、指定された pcbObj PCB アンテナから成る既定の arrayType アレイ構成を作成します。

pcbArr = array(___,Name=Value) は、名前と値の引数を 1 つ以上使用して、アレイのプロパティを設定します。

例

円形パッチ マイクロストリップ アンテナから成る直線アレイの作成

pcbStack オブジェクトを使用して、円形マイクロストリップ パッチ アンテナから PCB アンテナを作成します。

ant = patchMicrostripCircular(Substrate=dielectric("FR4"));
pcbAnt = pcbStack(ant);
show(pcbAnt)

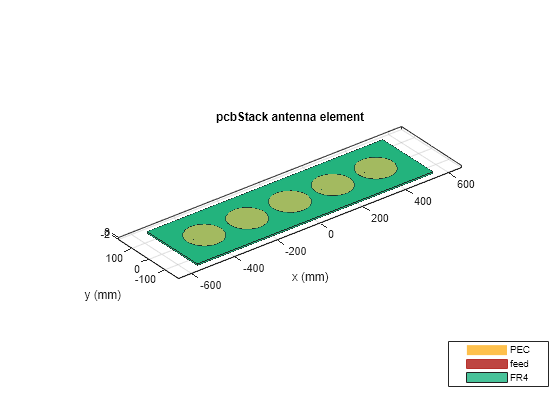

array 関数を使用して、アンテナの直線アレイを作成します。

pcbArr = array(pcbAnt,"linear",NumElements=5,ElementSpacing=0.2);
show(pcbArr)

PCB アンテナから成る方形アレイの作成

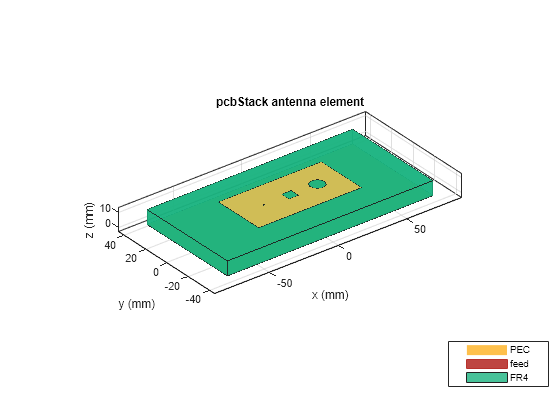

pcbStack オブジェクトを使用して、PCB アンテナを作成します。

pcbAnt = pcbStack

pcbAnt =
  pcbStack with properties:

              Name: 'MyPCB'
          Revision: 'v1.0'
        BoardShape: [1×1 antenna.Rectangle]
    BoardThickness: 0.0100
            Layers: {[1×1 antenna.Rectangle]  [1×1 antenna.Rectangle]}
     FeedLocations: [-0.0187 0 1 2]
      FeedDiameter: 1.0000e-03
      ViaLocations: []
       ViaDiameter: []
      FeedViaModel: 'strip'
       FeedVoltage: 1
         FeedPhase: 0
         Conductor: [1×1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1×1 lumpedElement]

pcbAnt.Layers{1} = pcbAnt.Layers{1} - antenna.Rectangle(Length=7e-3,Width=7e-3);
pcbAnt.Layers{1} = pcbAnt.Layers{1} - antenna.Circle(Radius=5e-3,Center=[20e-3,0]);
d = dielectric("FR4");
d.Thickness = pcbAnt.BoardThickness;
pcbAnt.Layers{2} = d;
pcbAnt.Layers{3} = antenna.Rectangle(Length=0.15,Width=0.075);
pcbAnt.FeedLocations(end) = 3;
show(pcbAnt)

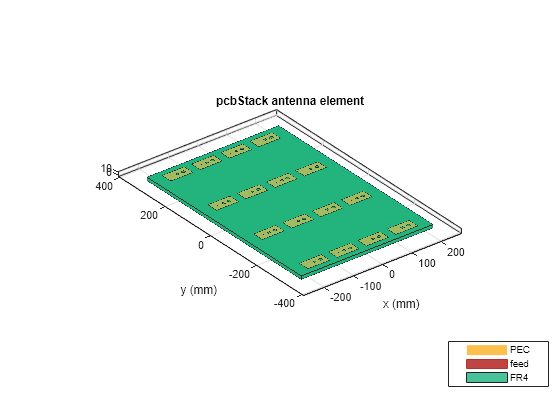

PCB アンテナから成る 4 行 4 列の方形アレイを作成します。

pcbArr = array(pcbAnt,"rectangular",Size=[4 4],ColumnSpacing=0.1,RowSpacing=0.2);
show(pcbArr)

三角形パッチ マイクロストリップ アンテナから成る円形アレイの作成

pcbStack オブジェクトを使用して、三角形パッチ マイクロストリップ アンテナから PCB アンテナを作成します。

ant = patchMicrostripTriangular(Substrate=dielectric("FR4"));
pcbAnt = pcbStack(ant);

PCB アンテナから成る円形アレイを作成します。

pcbArr = array(pcbAnt,"circular",Radius=0.03);
show(pcbArr)

入力引数

pcbObj — PCB アンテナ

pcbStack オブジェクト

PCB アンテナ。pcbStack オブジェクトとして指定します。

例: pcbStack

arrayType — アレイのタイプ

"linear" | "rectangular" | "circular"

アレイ構成のタイプ。文字列として指定します。次のアレイ構成を使用できます。

• linear - 素子の間隔が 2 メートルである既定の 2 素子直線アレイを作成します。

• rectangular - 行と列の間隔がそれぞれ 2 メートルである既定の 2 行 2 列方形アレイを作成します。

• circular - 半径が 1 メートル、オフセット角が 0 度である既定の 6 素子円形アレイを作成します。

例: "linear"

データ型: string

名前と値の引数

オプションの引数のペアを Name1=Value1,...,NameN=ValueN として指定します。ここで、Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。

例: NumElements=4

直線アレイ

NumElements — アレイ内のアンテナ素子の数

2 (既定値) | 正の整数

アレイ内のアンテナ素子の数。正の整数として指定します。

例: 4

ElementSpacing — アンテナ素子の間隔

2 (既定値) | 正のスカラー | 正のベクトル

アンテナ素子の間隔。メートル単位の正のスカラーまたは正のベクトルとして指定します。既定では、素子の間隔は 2 メートルです。アンテナ素子の間隔が均一な場合はスカラーを使用し、不均一な場合はベクトルを使用します。

例: 3

例: [3 2]

データ型: double

方形アレイ

Size — アレイの行と列に含まれるアンテナ素子の数

[2 2] (既定値) | 2 要素ベクトル

アレイの行と列に含まれるアンテナ素子の数。2 要素ベクトルとして指定します。

例: [4 4]

RowSpacing — 2 つのアンテナ素子間の行間隔

2 (既定値) | 正のスカラー | 正のベクトル

2 つのアンテナ素子の行間隔。メートル単位のスカラーまたはベクトルとして指定します。既定では、アンテナ素子の間隔は 2 メートルです。アンテナ素子の間隔が均一な場合はスカラーを使用し、不均一な場合はベクトルを使用します。

例: 0.1

例: [2 1]

データ型: double

ColumnSpacing — 2 つのアンテナ素子の列間隔

2 (既定値) | 正のスカラー | 正のベクトル

2 つのアンテナ素子の列間隔。メートル単位の正のスカラーまたは正のベクトルとして指定します。既定では、アンテナ素子の間隔は 2 メートルです。アンテナ素子の間隔が均一な場合はスカラーを使用し、不均一な場合はベクトルを使用します。

例: 0.1

例: [2 1]

データ型: double

円形アレイ

NumElements — アレイ内の素子の数

6 (既定値) | 正の整数

アレイ内の素子の数。正の整数として指定します。アレイ内の素子は X 軸に沿って配置されます。

例: 4

データ型: double

Radius — アレイの半径

1 (既定値) | 正のスカラー

アレイの半径。メートル単位の正のスカラーとして指定します。

例: 0.4

データ型: double

AngleOffset — アレイの最初の素子のオフセット角

0 (既定値) | 実数スカラー

アレイの最初の素子のオフセット角。度単位の実数スカラーとして指定します。

例: 8

データ型: double

出力引数

pcbArr — PCB アンテナ素子から成るアレイ

pcbStack オブジェクト

PCB アンテナ素子から成るアレイ。pcbStack オブジェクトとして返されます。

バージョン履歴

R2021a で導入

参考

pcbStack | linearArray | rectangularArray | circularArray
