アンテナおよびアレイの最適化
アンテナ デザイナー、アンテナ アレイ デザイナー、PCB アンテナ デザイナー の各アプリ、またはコマンド ラインの optimize 関数を使用し、指定された制約の下で、インピーダンス、ゲイン、指向性、電流、電荷などのさまざまな解析パラメーターに合わせてアンテナおよびアレイの設計を最適化します。アプリの [最適化] タブを使用すると、次のことができます。
サロゲート、SADEA、または TR-SADEA のアルゴリズムを使用し、アンテナおよびアレイのオブジェクトを最適化する。
設計変数、最適化のオブジェクティブ、および制約を入力する。
各反復中に解析プロットを生成し、結果を単一ウィンドウで表示する。
SADEA および TR-SADEA のオプティマイザー API を使用すると、独自の最適化のオブジェクティブ関数と制約を定義し、初期母集団や関数評価の回数などのオプティマイザー パラメーターを設定して、アンテナおよびアレイの評価関数を最適化することができます。
アプリ
| アンテナ デザイナー | アンテナの設計、可視化、解析 |
| アンテナ アレイ デザイナー | Design, visualize, and analyze arrays |
| PCB アンテナ デザイナー | Design, analyze, optimize, and export single or multifeed PCB antennas (R2021b 以降) |
オブジェクト
関数
トピック
- Antenna and Array Optimization Algorithms
AI-driven antenna design method SADEA and TR-SADEA that use global optimization and statistical learning techniques.
注目の例
Optimize Custom Antenna using TR-SADEA Optimizer
Design antipodal Vivaldi antenna using 3-D modeling features and optimize it using the TR-SADEA optimizer API.
Miniaturize Rectangular Microstrip Patch Antenna Using Genetic Algorithm Optimization
Miniaturize rectangular microstrip patch antenna using genetic algorithm (GA) optimization.
SADEA Optimization of Six-Element Yagi-Uda Antenna using Custom Objective Function
Optimize six-element Yagi-Uda antenna using a custom objective function.

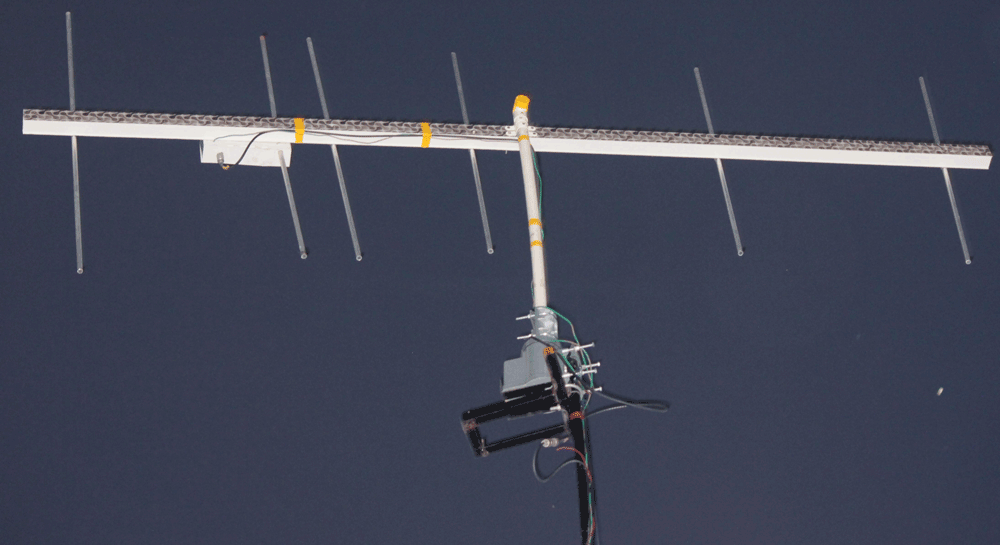

Surrogate Based Optimization of Six-Element Yagi-Uda Antenna
Optimize directivity and input impedance of a six-element Yagi-Uda antenna.

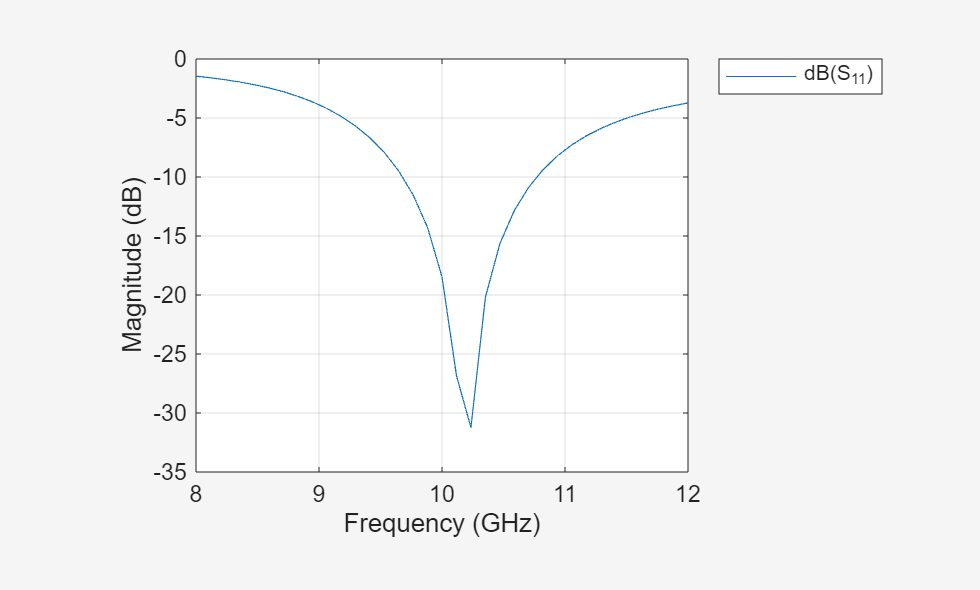

Maximize Impedance Bandwidth of Triangular Patch Antenna
Optimize a triangular microstrip patch antenna to maximize its bandwidth such that its gain remains constant.

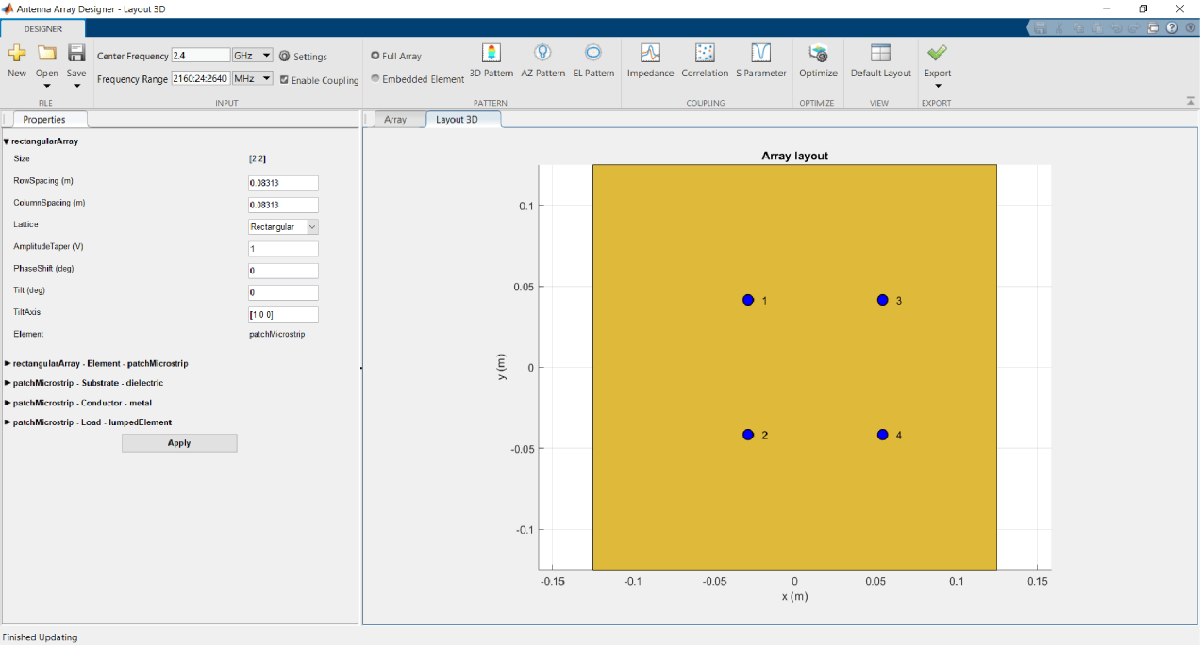

Optimization of Antenna Array Elements Using Antenna Array Designer App
Demonstrates how to maximize the gain of 2-by-2 patch array antenna elements using a surrogate model-assisted differential evolution for antenna synthesis (SADEA) optimizer. The design and analysis are performed at 2.4 GHz.

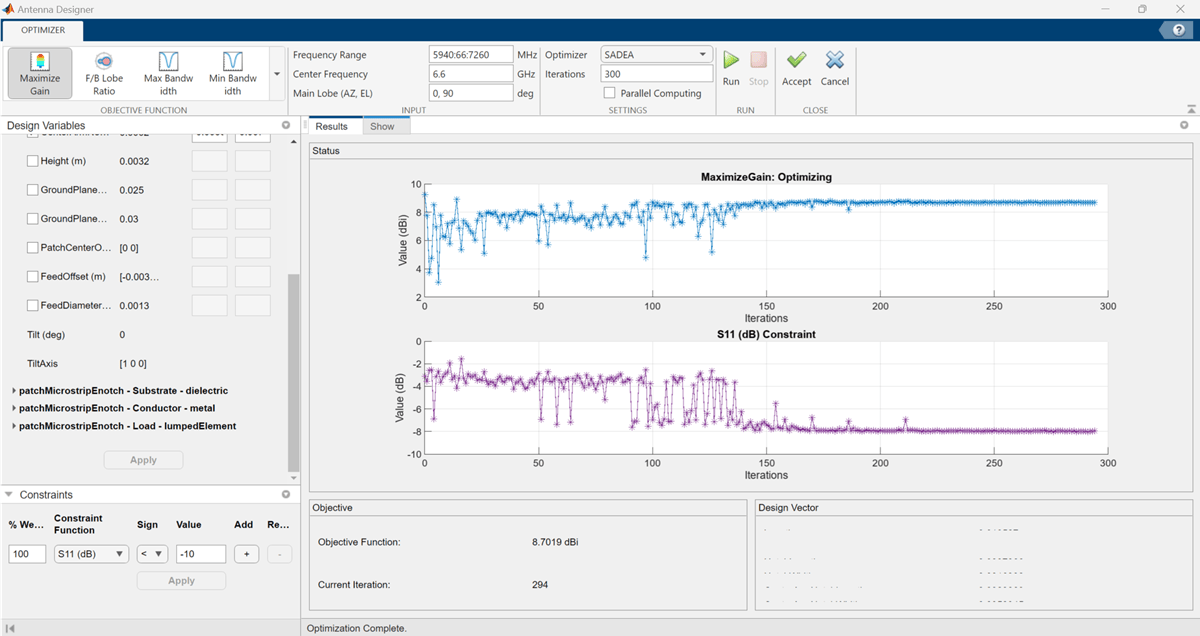

Maximizing Gain and Improving Impedance Bandwidth of E-Patch Antenna
Optimize an E-patch antenna in the アンテナ デザイナー app using the SADEA optimizer.

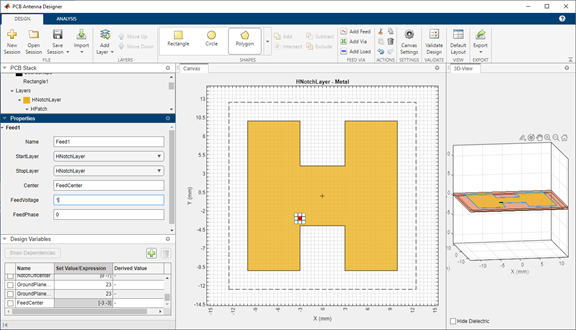

設計変数を使用した H ノッチ パッチの設計、解析、および最適化
このチュートリアルでは、PCB Antenna Designerアプリの設計変数を使用して、H ノッチ パッチ アンテナの金属パッチ層、誘電体層、およびグランド プレーン層を定義し、ゲインが最大になるように設計を最適化する方法を説明します。

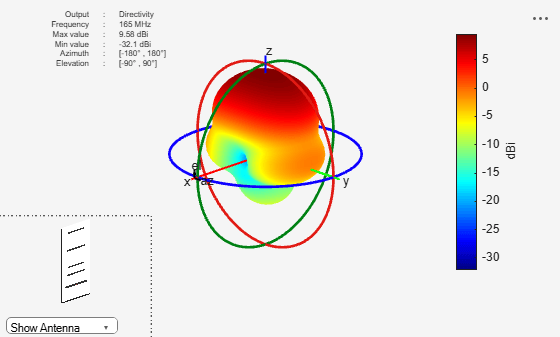

Direct Search Based Optimization of Six-Element Yagi-Uda Antenna
Optimizes a 6-element Yagi-Uda antenna for both directivity and input match using a global optimization technique. The radiation patterns and input impedance of antennas are sensitive to the parameters that define their shapes. The multidimensional surface over which such optimizations must be performed have multiple local optima. This makes the task of finding the right set of parameters satisfying the optimization goals particularly challenging and requires the use of global optimization techniques. One such technique is pattern search, a direct search based optimization technique that has yielded impressive results for antenna design optimization.
