ノイズのある Doppler 信号のノイズ除去

この例では次を使用します。

ライブ スクリプトを開く

"信号アナライザー" を使用してノイズのある Doppler 信号のノイズを除去し、そのスカログラムを表示します。この例では、Wavelet Toolbox™ のライセンスが必要です。

ノイズがある Doppler 信号を読み込みます。

load noisdopp

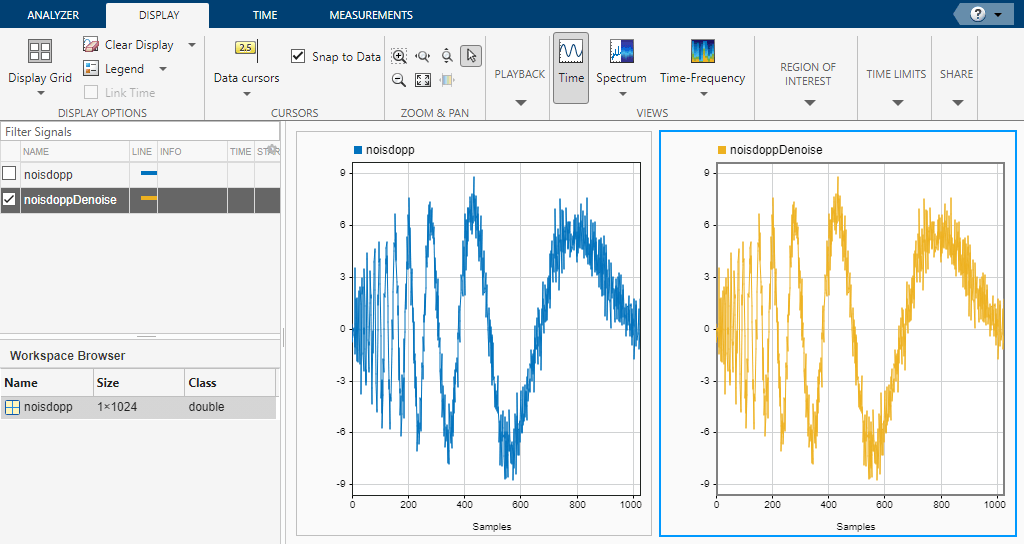

"信号アナライザー" を開いて、"ワークスペース ブラウザー" から信号テーブルに信号をドラッグします。信号を複製します。複製した信号の名前を noisdoppDenoise に変更します。[グリッドの表示] をクリックして、1 行 2 列のグリッドの表示を作成します。noisdopp を左側の表示にプロットし、noisdoppDenoise を右側の表示にプロットします。

右側の表示を選択し、信号テーブル内の noisdoppDenoise という名前を強調表示します。[アナライザー] タブを選択し、[前処理] をクリックして前処理モードに入り、前処理オプションのリストから [Denoise] を選択します。

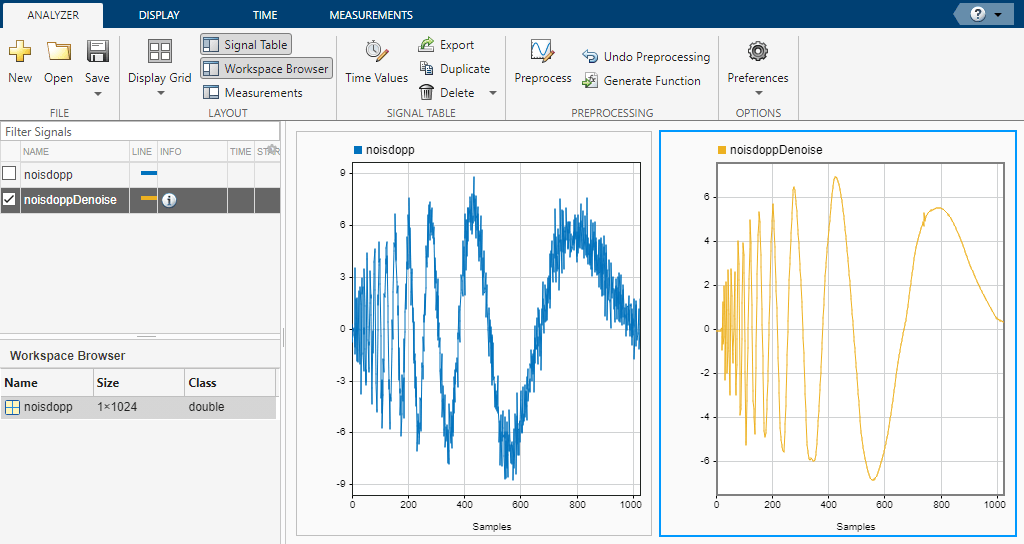

[関数パラメーター] パネルを使用して、ノイズ除去パラメーターを調整し、選択した信号に適用します。詳細については、ウェーブレット信号デノイザー (Wavelet Toolbox)を参照してください。[適用] ボタンをクリックすると、既定の設定で信号のノイズ除去が行われます。[すべて確定] をクリックして前処理結果を保存し、モードを終了します。ノイズ除去された信号は、元の信号より滑らかになります。

別のパラメーター セットを使用して信号のノイズ除去を行うには、[前処理を元に戻す] をクリックして前処理モードに再度入り、[Denoise] を選択します。[関数パラメーター] パネルで、[ノイズ除去方法] ドロップダウン リストから [Universal Threshold] を選択し、[しきい値処理] ドロップダウン リストから [Hard] を選択します。[適用] をクリックしてモードを終了します。

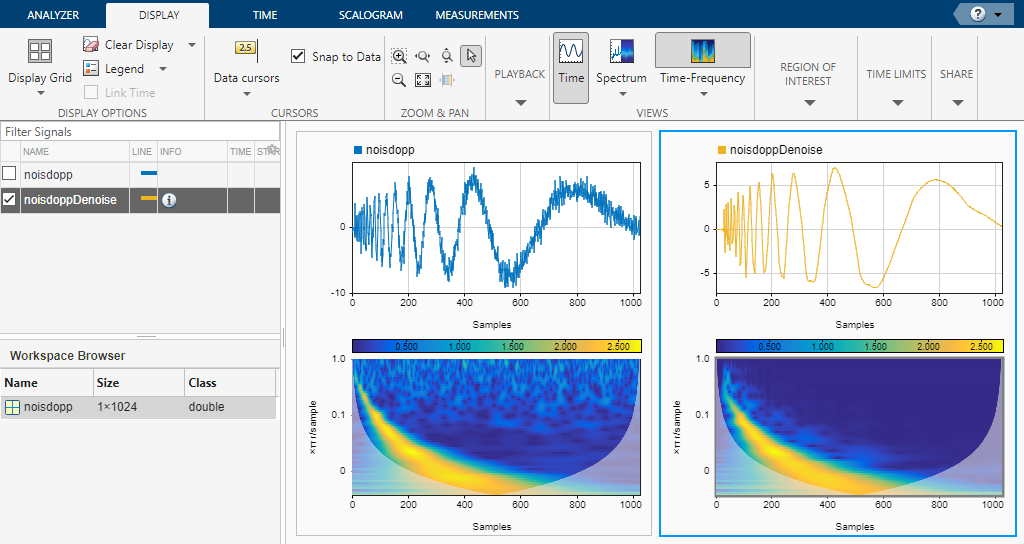

ノイズ除去の効果をスカログラムで確認するには、[表示] タブで [時間-周波数] をクリックし、Scalogram を選択します。左側の表示をクリックして、この手順を繰り返します。
