イメージ フュージョン

ウェーブレットを使用したイメージ フュージョンの基本原理は、フュージョン手法を Approximation 係数と Detail 係数に適用し、元の 2 つのイメージのウェーブレット分解構造をマージすることです。その 2 つのイメージは同じサイズでなければならず、共通のカラーマップをもつインデックス付きイメージに関連付けられている必要があります (イメージのリサイズについては、wextend を参照)。

2 つの例を見ていきます。1 つ目の例では、2 つの異なるイメージをマージして 1 つの新しいイメージを生成します。2 つ目の例では、あるイメージの 2 つの不鮮明なバージョンから元のイメージを復元します。

2 つの異なるイメージのフュージョン

2 つの元イメージとして、能面と胸像のイメージを読み込みます。

load mask; X1 = X;
load bust; X2 = X;

db2 を使用して、2 つの異なるフュージョン手法により、レベル 1 のウェーブレット分解から 2 つのイメージをマージします。まず、Approximations と Detail の両方の平均値を取ってフュージョンします。

XFUSmean = wfusimg(X1,X2,'db2',1,'mean','mean');

次に、Approximation の最大値と Detail の最小値を取ってフュージョンします。

XFUSmaxmin = wfusimg(X1,X2,'db2',1,'max','min');

元のイメージと合成されたイメージをプロットします。

colormap(map);
subplot(221), image(X1), axis square, title('Mask')
subplot(222), image(X2), axis square, title('Bust')
subplot(223), image(XFUSmean), axis square,
title('Synthesized image, mean-mean')
subplot(224), image(XFUSmaxmin), axis square,
title('Synthesized image, max-min')

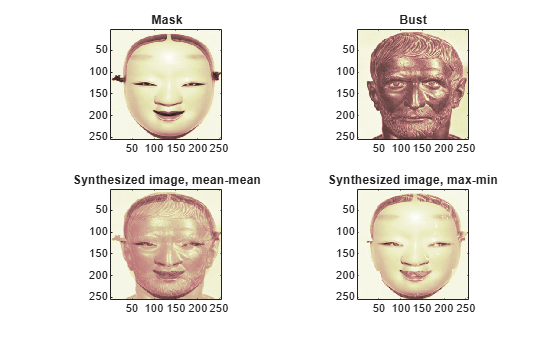

Figure contains 4 axes objects. Axes object 1 with title Mask contains an object of type image. Axes object 2 with title Bust contains an object of type image. Axes object 3 with title Synthesized image, mean-mean contains an object of type image. Axes object 4 with title Synthesized image, max-min contains an object of type image.

不鮮明なイメージのフュージョンによる復元

1 つの元イメージの 2 つの不鮮明なバージョンを読み込みます。

load cathe_1; X1 = X;
load cathe_2; X2 = X;

sym4 を使用して、Approximation と Detail の両方の係数の絶対値の最大値を取って、レベル 5 のウェーブレット分解から 2 つのイメージをマージします。

XFUS = wfusimg(X1,X2,'sym4',5,'max','max');

元のイメージと合成されたイメージをプロットします。

figure('Color','white'),colormap(map);
subplot(221), image(X1), axis square,
title('Catherine 1')
subplot(222), image(X2), axis square,
title('Catherine 2')
subplot(223), image(XFUS), axis square,
title('Synthesized image')

Figure contains 3 axes objects. Axes object 1 with title Catherine 1 contains an object of type image. Axes object 2 with title Catherine 2 contains an object of type image. Axes object 3 with title Synthesized image contains an object of type image.
