ノイズを使用したオペ アンプのモデル化

モデルを開く

この例では、電気シミュレーションにノイズを組み込む方法を示します。この回路では、高周波数ロールオフ周波数が 10 MHz のアンプをモデル化します。Band-Limited Op-Amp ブロックにより、ノイズが追加されます。Voltage Source ブロック Vn は、等価電圧ノイズ密度 20 nV/Hz^0.5 を指定しています。2 つの Resistor ブロックの [ノイズ モード] パラメーターを Enabled に設定すると、抵抗 R1 および R2 からの熱ノイズも追加できます。しかし、このモデルを別のノイズ源の組み合わせで実行すると、主なノイズ源が等価ノイズ電圧であることが示されます。

モデルを開く

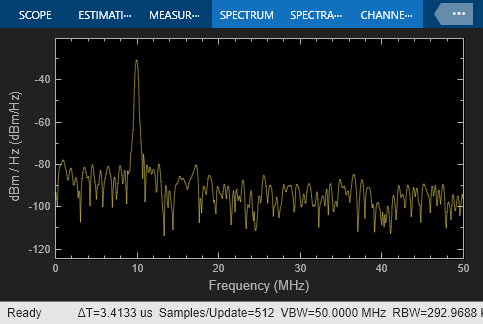

スペクトル アナライザーでのシミュレーション結果の表示
