HV バッテリーの充放電

モデルを開く

この例では、ハイブリッド電気自動車に使用されるような高電圧バッテリーを説明します。モデルでは、動的駆動サイクルに由来する現実的な DC リンク電流のプロファイルが使用されています。合計シミュレーション時間は 3600 秒です。

モデル

Simscape ログからのシミュレーション結果

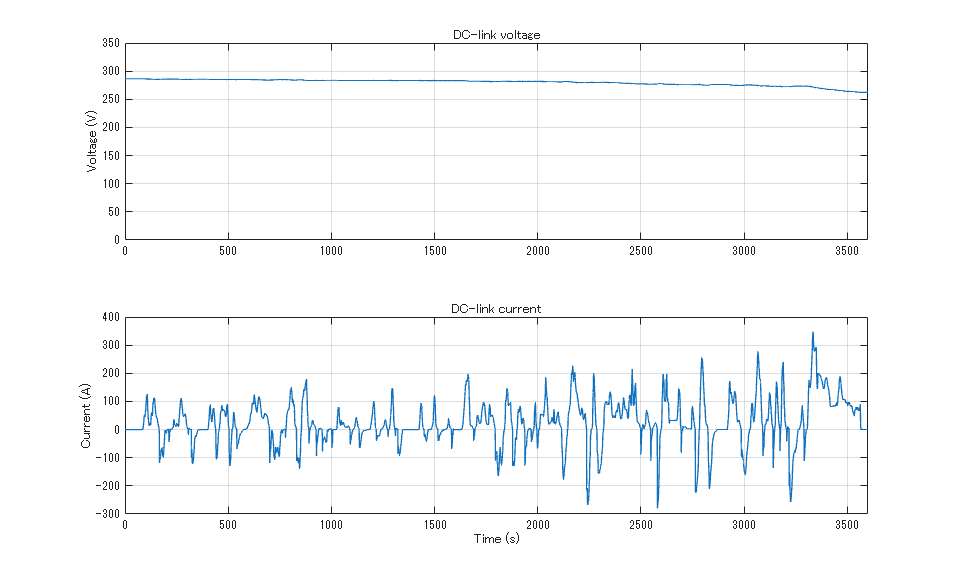

以下のプロットは、バッテリーの電圧と出力電流を示しています。

リアルタイム シミュレーションの結果

この例は、以下のプラットフォームでテストされました。

  • Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。

  • 3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。

Simscape のローカル ソルバーを使用することで、このモデルを 20 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
