グリーン水素マイクログリッド

この例では、太陽電池アレイとエネルギー貯蔵システムを使用して電解槽に電力を供給する DC 自立マイクログリッドを示します。このモデルを使用すると、太陽電池アレイまたは太陽電池アレイとエネルギー貯蔵システムの組み合わせによる電力で 7 日間運用してグリーン水素を生成した場合の特性を評価できます。モデルには、電気ドメイン、熱流体ドメイン、および熱気体ドメインが含まれています。

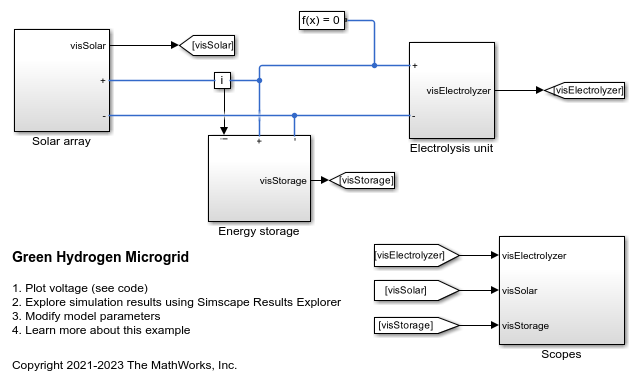

モデル

Simscape ログからのシミュレーション結果

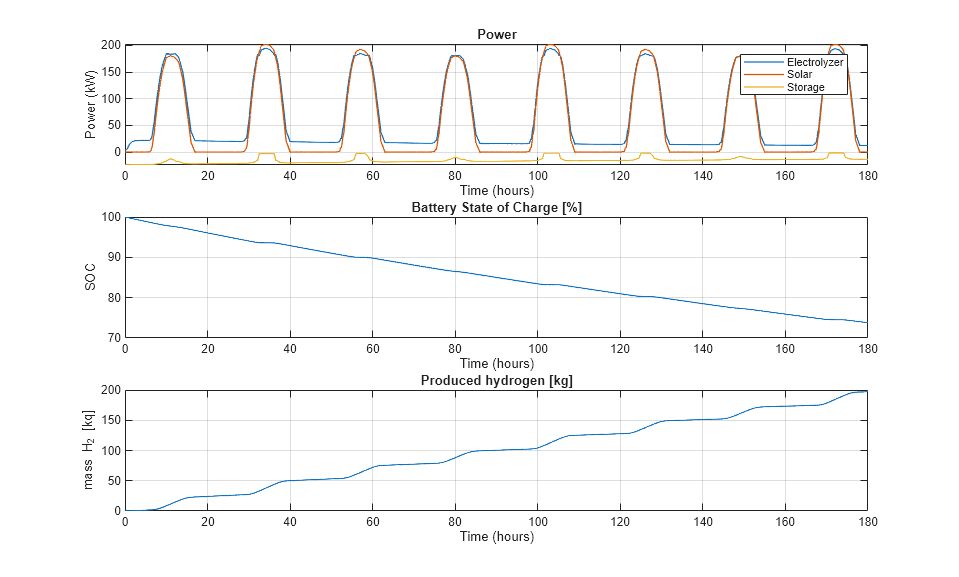

以下のプロットは、電解槽、太陽電池、貯蔵システムの各電力、バッテリーの SOC、および生成される水素を示しています。
