平均値 DC-DC コンバーターの制御

この例では、昇降圧コンバーターの出力電圧を制御する方法を説明します。デューティ比を調整するために、Control サブシステムは PI ベースの制御アルゴリズムを使用します。シミュレーションを高速化するために、平均値 DC-DC コンバーター モデルを使用します。入力電圧およびシステム負荷は、シミュレーション全体を通じて一定に維持されます。合計シミュレーション時間 (t) は 0.25 秒です。t = 0.15 秒で基準電圧が変化し、システムは降圧モードから昇圧モードに切り替わります。

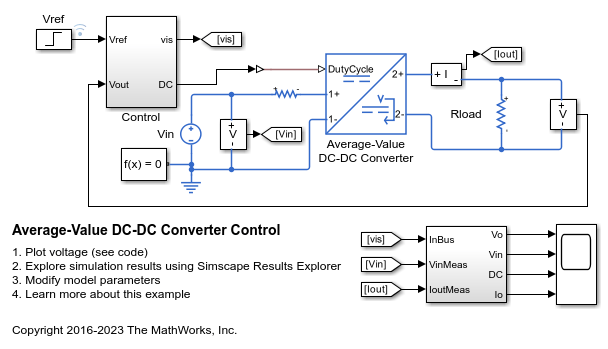

モデル

Simscape ログからのシミュレーション結果

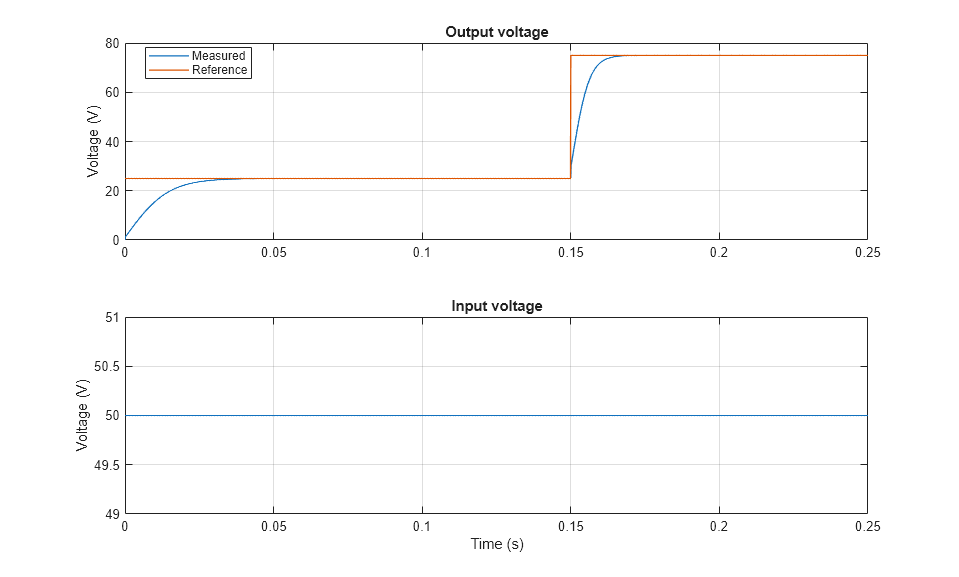

以下のプロットは、テストでの要求電圧と測定電圧、および回路における入力電圧を示しています。

リアルタイム シミュレーションの結果

この例は、Intel® 3.5 GHz i7 マルチコア CPU を搭載した Speedgoat Performance リアルタイム ターゲット マシンでテストされました。このモデルは、10 マイクロ秒のステップ サイズでリアル タイム実行できます。
