線形演算子
R2026b物理量信号の連続時間関数のシミュレーションを実行するブロック
このライブラリには、物理量信号の連続時間関数のシミュレーションを実行するブロックが含まれます。
Simscape ブロック
 | PS Integrator | Integrate physical signal |
 | PS State-Space | Implement linear state-space system (R2025a 以降) |
 | PS Transfer Function | Model low-pass and lead-lag filters |
トピック
- 物理量信号の単位の伝播
物理量信号ブロックでは、単位が伝播されます。
- レガシ物理量信号ブロックを使用したモデルのアップグレード
R2019a より前では、物理量信号ブロックでは単位は伝播されませんでした。
注目の例
非線形インダクタ
この例では、インダクタンスが電流に依存する非線形インダクタの実装を示します。tanh 関数は、非線形の磁束-電流関係を定義します。磁束は大きな電流で飽和し、これは鉄心インダクタなどで発生することがあります。
ソレノイド
この例では、バネに復元力があるソレノイドを説明します。ソレノイドはインダクタンスとしてモデル化されており、その値 L はプランジャー位置 x によって変化します。時変インダクタンスの逆起電力は次の式で求められます。

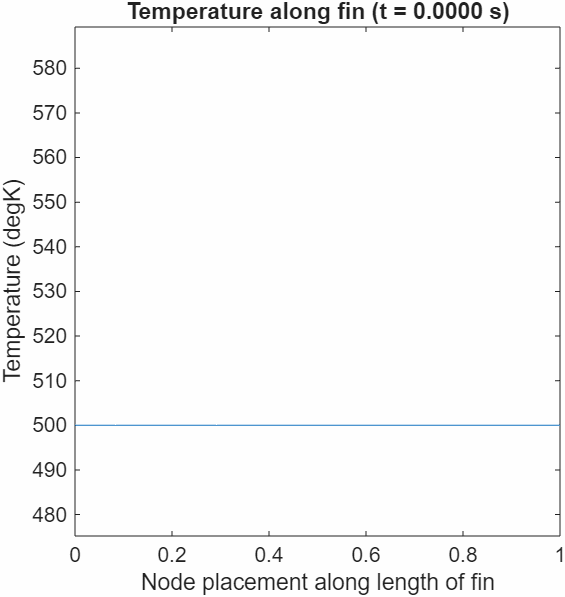

Heat Sink Using PS State-Space Block
Use the PS State-Space block to model a heat sink in air. The heat sink represents rods with distributed masses along their lengths. One end of each rod is fixed to a base and undergoes conduction. Heat conducts along the length of each rod. The length of each rod is also exposed to air and undergoes convection with the air.
