Connectors and References
R2026aコネクタ ブロックを、接地や、信号の終端、分離、結合に使用します。
Simscape ブロック
 | Cable and Connectors | Cable and connectors with optional fault modeling (R2024b 以降) |
 | Busbar | 電力潮流計算の母線コネクタ |
 | Busbar (DC) | Load flow analysis DC busbar connector (R2022a 以降) |
 | Delta Reference (Three-Phase) | Internal reference point for delta-connected network |
 | Electrical Reference | 電気接地への接続 |
 | Floating Neutral (Three-Phase) | Internal floating neutral point for wye-connected network |
 | Floating Reference | 変動する電気回路網にある他のノードの電圧測定用の基準 (R2023b 以降) |
 | Grounded Neutral (Three-Phase) | 三相システムの相を電気基準に接続 |
 | Neutral Port (Three-Phase) | Connect phases of three-phase system to electrical conserving port |
 | Open Circuit | 電流を流さない電気端子終端 |
 | Open Circuit (Three-Phase) | Three-phase terminator that draws no current |
 | Phase Permute | 三相システムの相の並べ替え |
 | Phase Splitter | 3 つの電気量保存端子の展開または結合 |
 | PS Three-Element Demux | 3 要素の物理量信号ベクトルをスカラー物理量信号に変換する |
トピック
- 基本的な電気モデリング手法
Simscape™ Electrical™ を使用してエレクトロニクス システム、メカトロニクス システム、および電力システム ネットワークを作成する際に、Simscape のモデル化のルールを適用する。
- 三相端子
三相線用の複合端子または単相線用の展開端子を使用して、三相ブロックを接続します。
注目の例
LC 伝送線路とテスト ブリッジ
このモデルは、伝送線路モデルと双方向テスト ブリッジを示します。テスト方向が変化すると、反映および伝送される信号は微妙に異なります。これは、線路モデルが対称ではないためです。この種のモデルは、ケーブル選択が伝送特性に与える影響を調べるためと、さまざまな伝送線路モデルの構造とパラメーター化の相対的な忠実度を比較するための両方に使用できます。
直接トルク制御法を使用した誘導機の速度の制御
この例では、直接トルク制御法を使用して非同期機 (ASM) を制御する方法を説明します。PI ベースの速度コントローラーはトルクの指令値を与えます。直接トルク コントローラーはインバーター パルスを生成します。

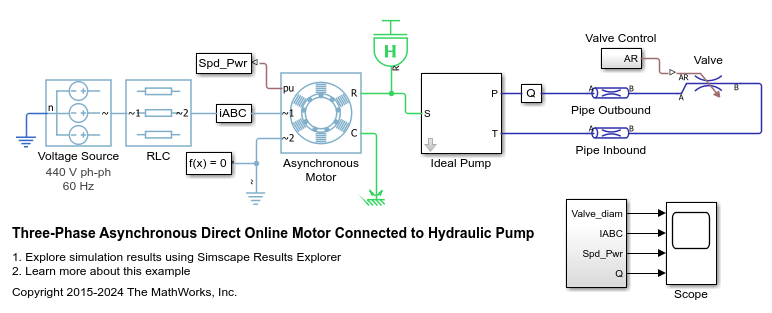

油圧ポンプに接続された三相非同期直接オンライン モーター
この例では、非同期モーターが理想的なポンプに接続されています。油圧システムのバルブの直径は、モーターによって取り出される速度と電流に影響を与えます。
三相 2 レベル PWM 発生器
この例では、PWM 発生器 (三相、2 レベル) を使用してコンバーターを制御する方法を説明します。PWM 発生器への入力は、基準 AC 波形と 400 V の DC リンク電圧です。コントローラーの波形用に時間スコープが 1 つあります。
三相非同期機の起動
この例では、誘導機の Y-Δ 起動回路をモデル化する方法を示します。1 秒後、Controller サブシステムは S1 というラベルの付いたスイッチを閉じます。このスイッチを閉じると、電源がマシンに接続されます。初期状態では、S2 というラベルの付いたスイッチが ~1 端子の各相を ~2 端子の対応する相に接続し、~3 端子を未接続のままにするため、マシンは Y 構成で電源に接続します。マシンが同期速度の 80% に達すると、S2 は ~2 の各相を切断し、~1 の各相を ~3 の対応する相に接続することで、マシンを Δ 構成で再接続します。その後、モーターは回転子の速度に関係なく Δ 構成で動作します。モーターが Y 構成のとき、電源で見られるインピーダンスが高くなるため起動電流は減少し、接続されている他の負荷に対する乱れが少なくなります。
負荷が不平衡な場合の接地の効果
この例では、3 つの異なるタイプの接地接続が回路網の電圧および電流に及ぼす効果について説明します。
Model Generic Neutral Connection Using Neutral Port (Three-Phase) Block
Use the Neutral Port (Three-Phase) block to model a generic earthing connection in a three-phase network with an unbalanced load. The example also shows the effects of different types of earthing connection on network voltages and highlights when to use the Neutral Port (Three-Phase), Floating Neutral (Three-Phase), or Grounded Neutral (Three-Phase) block.

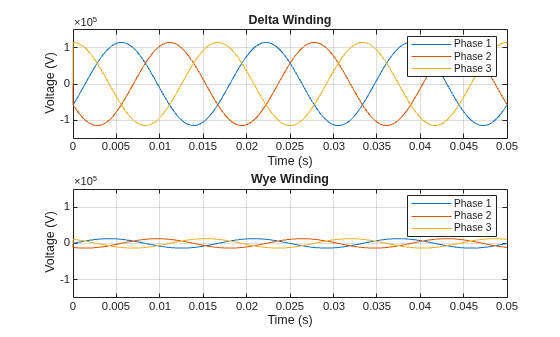

Model Transmission System Using Delta Reference (Three-Phase) Block
Use a Delta Reference (Three-Phase) block to provide a reference point for delta winding in a simple model of a transmission system.
