部分充填パイプ

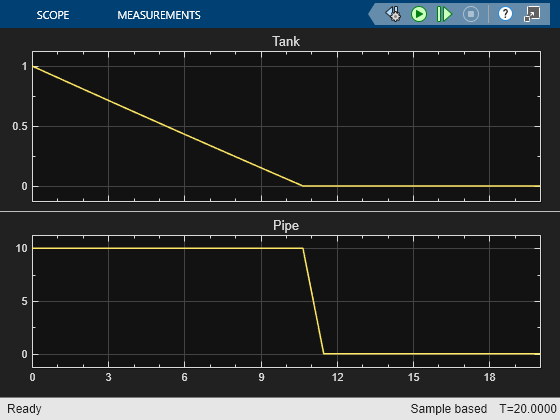

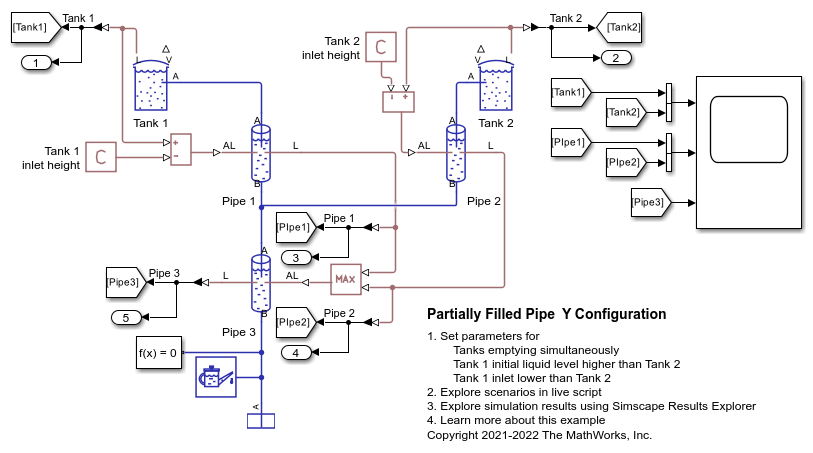

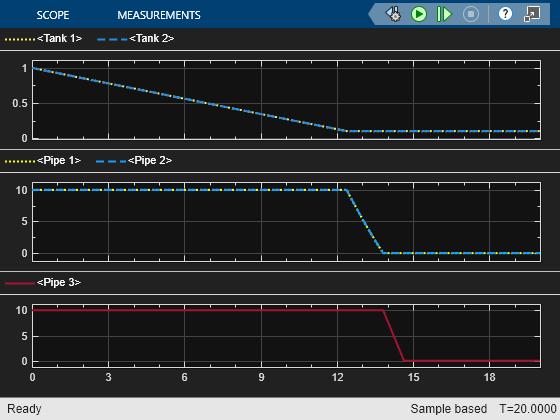

この例では、タンクの排出と充填をモデル化するために複数の構成で使用される Partially Filled Pipe (IL) ブロックを示します。この例で用意されているライブスクリプトを使用して、さまざまな構成の効果を理解できます。

このブロックは等温液体ネットワークにおける任意の充填量のパイプを表します。ブロックでは、端子 A が端子 B よりも上になければなりません。物理量信号入力 AL は、端子 A に接続されたブロックの相対的な液面レベルを示します。AL <= 0 の場合、ブロックは端子 A に入る液体がないと仮定します。
