静油圧変速機
警告: この例では油圧ドメインが使用されていますが、これは将来のリリースで削除される予定です。等温液体ドメインを使用する同等のモデル例を、静油圧変速機から見つけてください。等温流体ドメインにモデルを変換するには、hydraulicToIsothermalLiquid ツールを使用します。
この例では、可変容量型ポンプと固定容量型油圧モーターで構成される変速機を示します。ポンプ側の 2 つの補充バルブ (チェック バルブ) とチャージ ポンプ、モーター側の 2 つの圧力安全バルブにより、ソースとモーターの間のパイプラインが接続されます。モーターは、慣性、粘性摩擦、時変トルクで構成される機械的負荷を駆動します。ポンプ流量とモーターのトルク負荷を変えてシステムをテストします。
モデル
Simscape ログからのシミュレーション結果

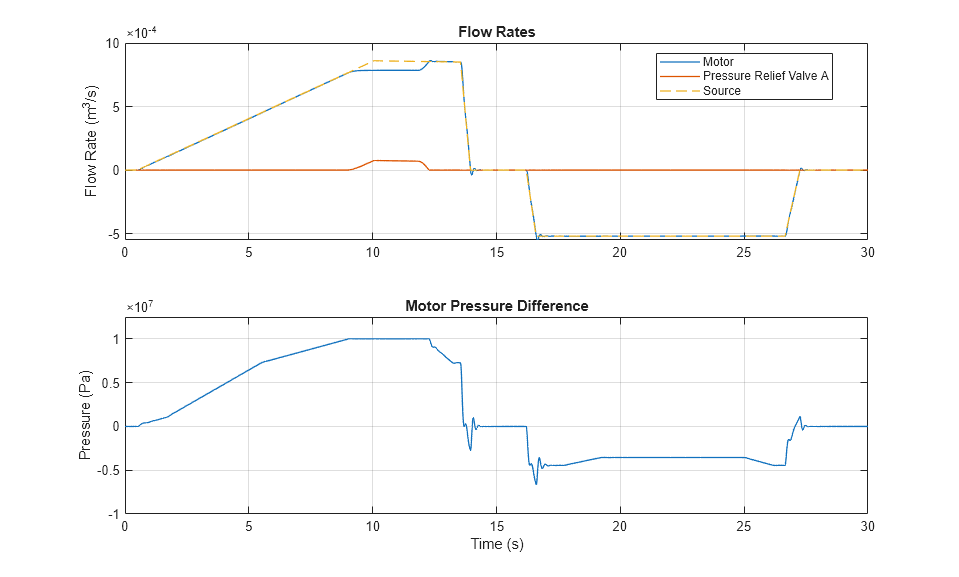

以下のプロットは、静油圧変速機を通る流量とモーター全体の圧力降下を示しています。モーターが定格圧力に達すると、流量は圧力安全バルブを通って逃がされます。
