R2019b の Simulink における Polyspace 解析ワークフローの変更点

R2019b では、Simulink® エディターのメニューやツール バーに代わり、コンテキスト ボタンを備えたツールストリップが導入されました。Simulink ツールストリップには、必要時にのみ表示されるコンテキスト タブが含まれます。

コード生成タスクと検証タスクは、Simulink ツールストリップの個別のタブに表示されます。

  • コードを生成するには、[C コード] タブを開きます。このタブにアクセスするには、[アプリ] タブで [Embedded Coder] を選択します。

  • 生成されたコードを解析するには、[Polyspace] タブを開きます。このタブにアクセスするには、[アプリ] タブで [Polyspace コード検証] を選択します。

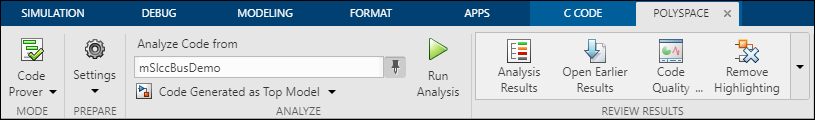

A snapshot of the Polyspace tab on the Simulink toolstrip.

コード検証ワークフローの概要

コード生成後は、[Polyspace] タブで次の手順によりコード検証を実行します。

  1. 実行する製品を選択します。

    たとえば、[Bug Finder] を選択します。

  2. コード解析オプションを指定します。

    オプションで、コード解析の設定を行います。モデルに関する基本オプションを設定するには、[設定][Polyspace 設定] を選択します。生成されたコードに関する詳細オプションを設定するには、[設定][プロジェクトの設定] を選択します。

  3. 解析するコードを指定します。

    スタンドアロンで使用するために生成されたコード (通常は modelname_ert_rtw フォルダー内) を解析するか、別のコンテキストで参照用に生成されたコード (通常は slprj フォルダー内) を解析するか、C Caller ブロックまたは Stateflow® チャートから呼び出されたカスタム コードを解析するかを選択します。

  4. 解析を実行します。

    解析を開始するには、[解析の実行] を選択します。解析は選択したモデル要素に対して実行されます。コードが同じ要素から予め生成されていることが条件となります。選択した要素は、[次のコードの解析] フィールドに表示されます。モデル全体を選択するには、モデル要素の外側のキャンバスで任意の場所をクリックします。

R2019b より前のメニュー項目を Simulink ツールストリップで見つける

これまでサブメニュー [コード][Polyspace] で利用できたすべてのメニュー項目は、[Polyspace] タブに表示されるようになりました。

タスクR2019b より前の [コード][Polyspace] メニューR2019b の [Polyspace] タブ
Bug Finder 解析を指定する。[オプション] を選択します。コンフィギュレーション パラメーター [製品モード] について [Bug Finder] を指定します。[モード] グループで [Bug Finder] を選択します。

スタンドアロン コードとしてモデルから生成されたコードに対して解析を実行する。

通常、解析は modelname_ert_rtw フォルダーの生成されたコードに対して実行されます。

[次を対象とした生成コードの検証][モデル] を選択します。モデル要素の外側のキャンバスで任意の場所をクリックします。ツールストリップでは、[次のコードの解析] フィールドにモデル名が表示されます。そのフィールドの下で、[最上位モデルとして生成されたコード] を選択します。次に、[解析の実行] を選択します。

モデルから別のモデルでの参照用に生成されたコードに対して解析を実行する

通常、解析は slprj フォルダーの生成されたコードに対して実行されます。

[次を対象とした生成コードの検証][参照モデル] を選択します。モデル要素の外側のキャンバスで任意の場所をクリックします。ツールストリップでは、[次のコードの解析] フィールドにモデル名が表示されます。そのフィールドの下で、[モデル参照として生成されたコード] を選択します。次に、[解析の実行] を選択します。
モデルに関する基本的な解析オプションを設定する。[オプション] を選択します。 [設定][Polyspace 設定] を選択します。
生成されたコードに関する詳細な解析オプションを設定する。[オプション] を選択します。コンフィギュレーション パラメーター [プロジェクト構成] の横の [構成] ボタンをクリックします。[設定][プロジェクトの設定] を選択します。
Polyspace® をもたない他者と共有するために Polyspace オプションをモデル構成から分離させる。[現在の構成からオプションを削除] を選択します。[設定][モデルから Polyspace 構成を削除] を選択します。
モデルに対する最後の Polyspace 解析による結果を開く。[結果を開く][生成コードについて] を選択するか、[結果を開く][生成モデル参照コードについて] を選択します。[次のコードの解析] フィールドがモデル名を表示していることを確認します (そうでない場合、モデル要素の外側のキャンバスで任意の場所を選択します)。そのフィールドの下で、[最上位モデルとして生成されたコード] または [モデル参照として生成されたコード] のいずれかを選択します。次に、[解析の実行] を選択します。
リモート ジョブ モニターを開く (解析の負荷をサーバーに移している場合)。

[ジョブ モニターを開く] を選択します。

リモート解析の場合、Polyspace 基本設定を使用して、最初にサーバーとの接続を設定しなければなりません。Install Products for Submitting Polyspace Analysis from Desktops to Remote Serverを参照してください。

[結果の確認] グループで [リモート ジョブ モニター] を選択します。

リモート解析の場合、Polyspace 基本設定を使用して、最初にサーバーとの接続を設定しなければなりません。Install Products for Submitting Polyspace Analysis from Desktops to Remote Serverを参照してください。

Polyspace Metrics または Polyspace Access™ Web インターフェイスを開く (Polyspace の結果をホストするのにいずれかを使用している場合)。

メモ

R2021b 以降のリリースでは、Polyspace Metrics は削除されています。

[Metrics を開く] を選択します。

Web インターフェイスを開く場合、最初に Polyspace 基本設定で Web サーバーに使用するホスト名およびポート番号を指定しなければなりません。

[結果の確認] グループで、[コード品質のメトリクス] (Polyspace Metrics) または [Access] (Polyspace Access) を選択します。

Web インターフェイスを開く場合、最初に Polyspace 基本設定で Web サーバーに使用するホスト名およびポート番号を指定しなければなりません。
