バイナリ ファイルへのイメージの書き込み

この例は、Write Binary File ブロックを使用して、カスタム形式でイメージ データをバイナリ ファイルに書き込む方法を示しています。

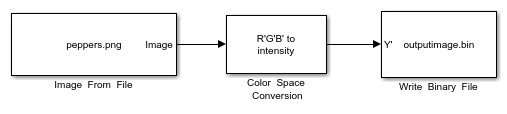

Simulink モデルを開きます。

modelname = 'ex_blkwritebinaryfile.slx';
open_system(modelname);

モデルへの入力は RGB カラー イメージです。モデルは、Color Space Conversion ブロックを使用して、カラー イメージをグレー スケールに変換します。Color Space Conversion ブロックの Conversion パラメーターを R'G'B to intensity に設定します。出力バイナリ ファイル名は、Write Binary File ブロックの File name パラメーターで、outputimage.bin として指定されます。Write Binary File ブロックのパラメーターは、ブロックがカスタム バイナリ ファイルを出力するように構成されています。

• Video Format : Custom

• Number of inputs : 1

• Component order in binary file : 1

モデルをシミュレートします。

sim(modelname);

モデルは、outputimage.bin という名前のバイナリ ファイルを MATLAB ワークスペースに出力します。このバイナリ ファイルは、Read Binary File ブロックを使用して読み取ることができます。
