三相カスタム変換
この例では、三相変換を比較します。
以下の 4 種類の変換があります。
回転基準座標系での Park 変換
静止基準座標系での Park 変換
同期基準座標系での Park 変換
Clarke 変換
詳細については、該当するブロックをダブルクリックし、ブロック マスクを参照してください。

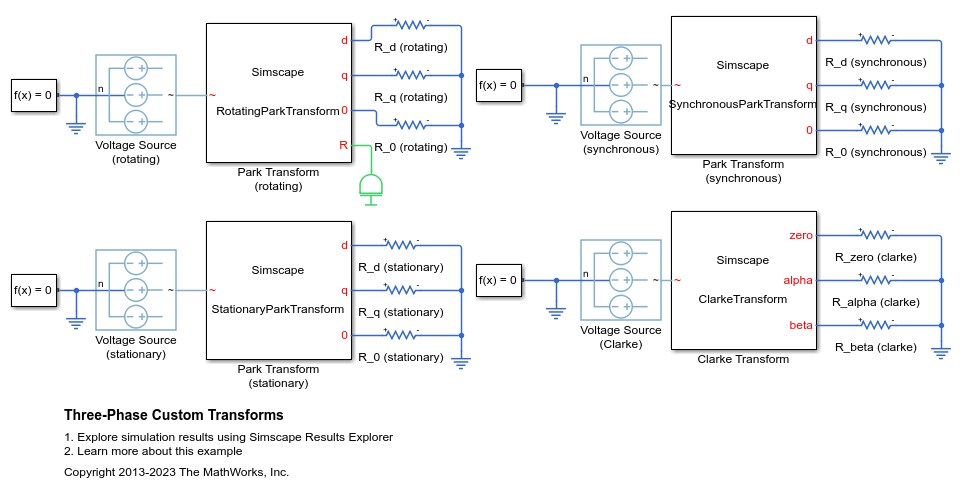

モデルを開いて回路のパラメーターを設定
結果を表示
完全な結果を表示するには、シミュレーションを実行し、MATLAB® コマンド プロンプトで次のように入力します。
sscexplore(CustomTransforms_simlog)
リアルタイム シミュレーションの結果
この例は、以下のプラットフォームでテストされました。
Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。
3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。
Simscape のローカル ソルバーを使用することで、このモデルを 30 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
