三相ブリッジ サイクロコンバーター

この例では、三相ブリッジ サイクロコンバーターを説明します。サイクロコンバーターは 36 個のサイリスタで構成されており、入力電圧の周波数を下げる機能があります。Control サブシステムは、サイクロコンバーターの実効値電圧制御を実装します。また、サイリスタ点弧用のパルス生成も行います。Visualization サブシステムには、シミュレーション結果を確認できるスコープが含まれています。シミュレーション時間 t は 1 秒です。Load1 が t = 0.75 秒でオンになると、負荷が増加します。

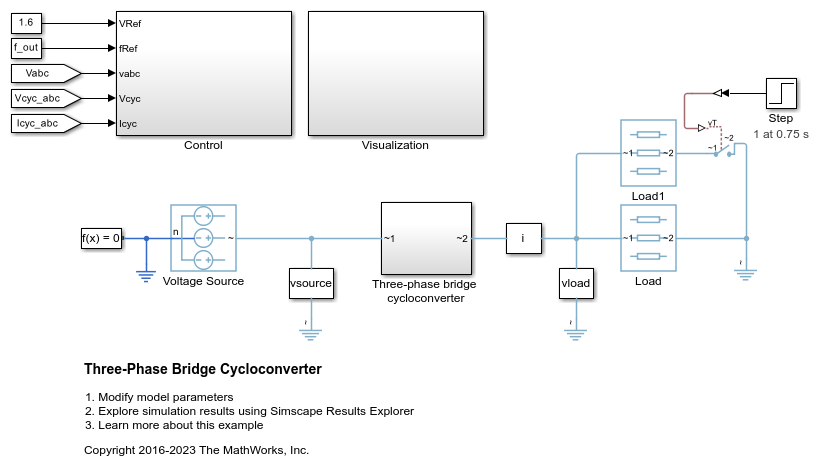

モデル
