SEPIC の電圧制御

R2024a 以降

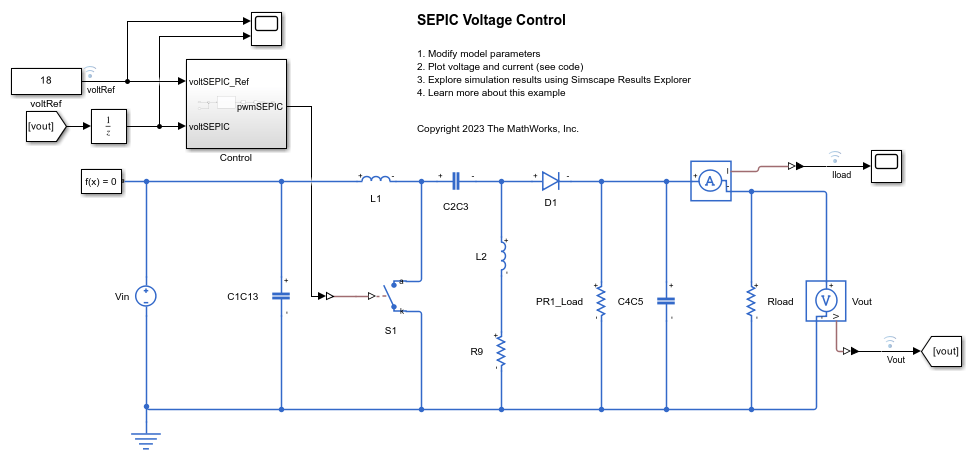

この例では、シングルエンド 1 次インダクタコンバーター (SEPIC) の出力電圧を制御する方法を説明します。SEPIC は DC-DC コンバーターの一種で、入力電圧が目的の出力電圧と比べて高くても同じでも低くても関係なく、安定化した正の出力電圧を供給するように設計されています。Control サブシステムは、半導体スイッチのデューティ比を調整して SEPIC の出力を制御します。デューティ比を調整するために、Control サブシステムは PI ベースの制御アルゴリズムを使用します。入力電圧はシミュレーション全体を通じて一定です。抵抗がシステムに負荷を提供します。合計シミュレーション時間は 0.1 秒です。
