パワー コンバーター モデルの忠実度の比較

この例では、パワー コンバーターでさまざまなレベルの忠実度を使用する方法を説明します。忠実度を変更するには、Converter (Three-Phase)ブロックの [忠実度][スイッチング デバイス]、および [集積保護ダイオード] パラメーターの値を変更します。また、入力を [G] 端子に変更します。使用する忠実度が高くなると、結果の精度が向上しますが、シミュレーションは遅くなります。

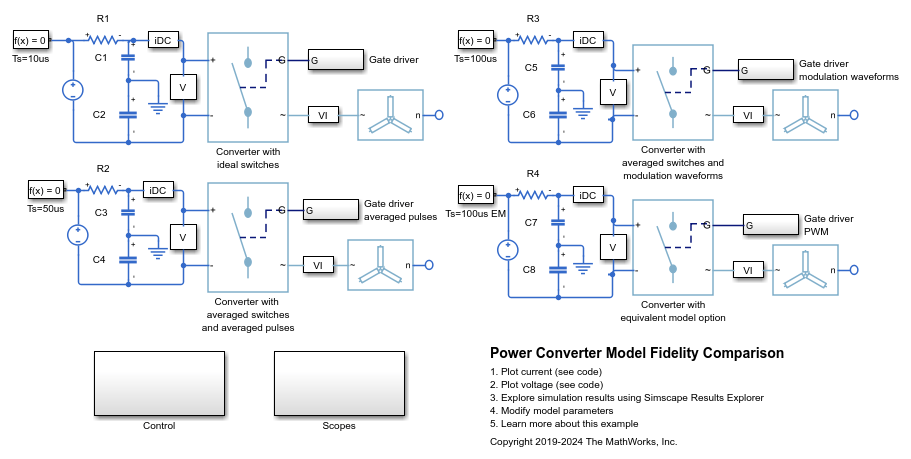

システムには 4 つのコンバーターが含まれています。Converter (Three-Phase) ブロックの名前は、モデル化手法を示しています。

  • Converter with ideal switches — 高い精度を実現するために、このモデルは 10 us のサンプル時間で理想的なスイッチと保護ダイオードを使用します。

  • Converter with averaged switches and averaged pulses — 50 マイクロ秒のサンプル時間でモデルのサンプリングが不十分な場合でも正確な結果が得られるように、このモデルは平均化スイッチと平均化されたパルスを使用します。

  • Converter with averaged switches and modulation waveforms — サンプルレートをさらに上げて理想的な平均化されたコンバーターとして運用するために、このモデルは、平均化スイッチを使用し、ゲート パルスの代わりに変調波形を使用します。

  • Converter with equivalent model option — シミュレーション時間をさらに短縮するために、このモデルは等価モデル オプションを使用します。これにより、個々のスイッチング デバイスはモデル化されませんが、Converter with ideal switches と類似する結果が返されます。

Control サブシステムには、三相、2 レベルの PWM 波形発生器が含まれています。Scopes サブシステムには、シミュレーション結果を確認できる Scope ブロックが含まれています。

モデル

Simscape ログからのシミュレーション結果

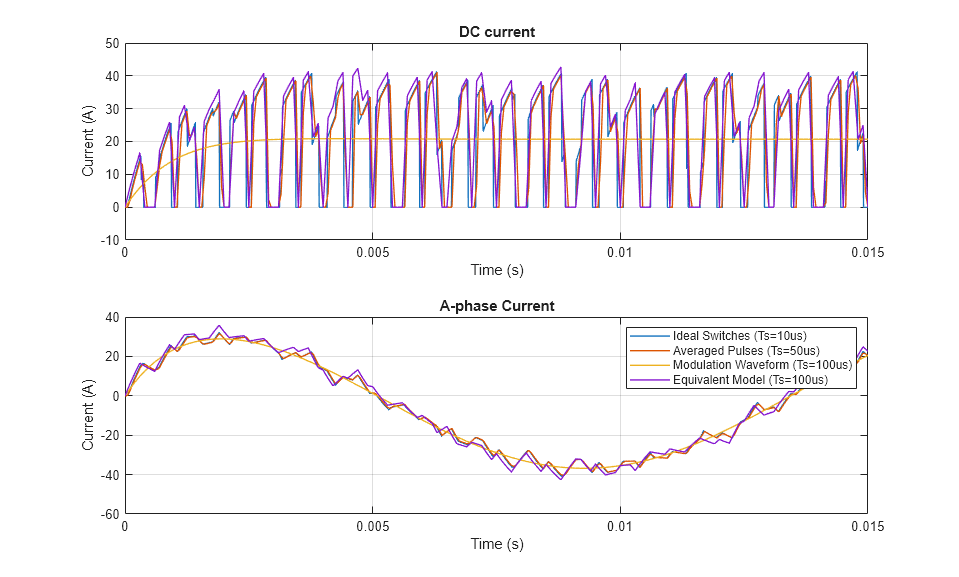

DC 電流、および AC A 相電流の比較をプロットしています。

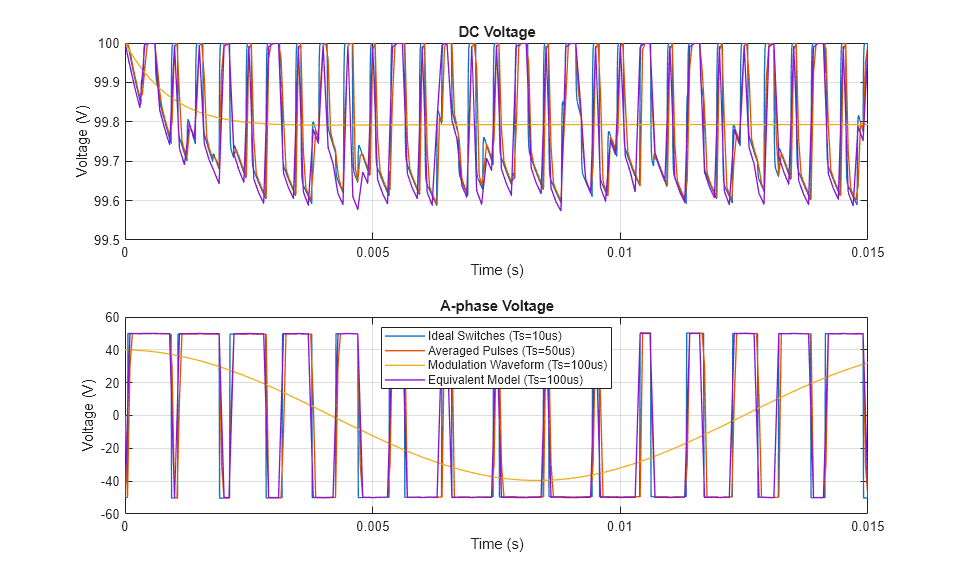

DC 電圧、および AC A 相電圧の比較をプロットしています。
