同期 J-K フリップフロップ
この例では、Simscape™ Electrical™ ロジック コンポーネントから J-K フリップフロップをモデル化する方法を示します。2 つのスイッチが既定の位置にあるときには、フリップフロップへの両方の入力は High に設定され、クロック信号が Low になるたびに出力状態が切り替わります。初期条件は、ブロック マスクの初期化コマンドを介して関連する NAND ゲートに渡されます。
モデル

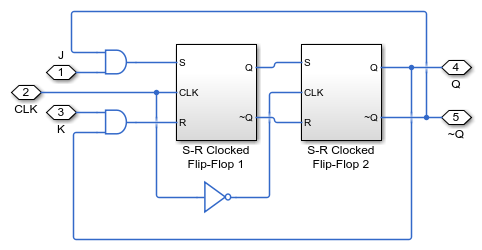

Synchronous J-K Flip-Flop サブシステム

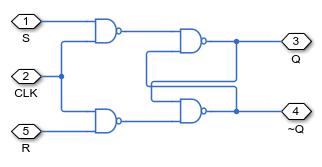

S-R Clocked Flip-Flop 1 サブシステム

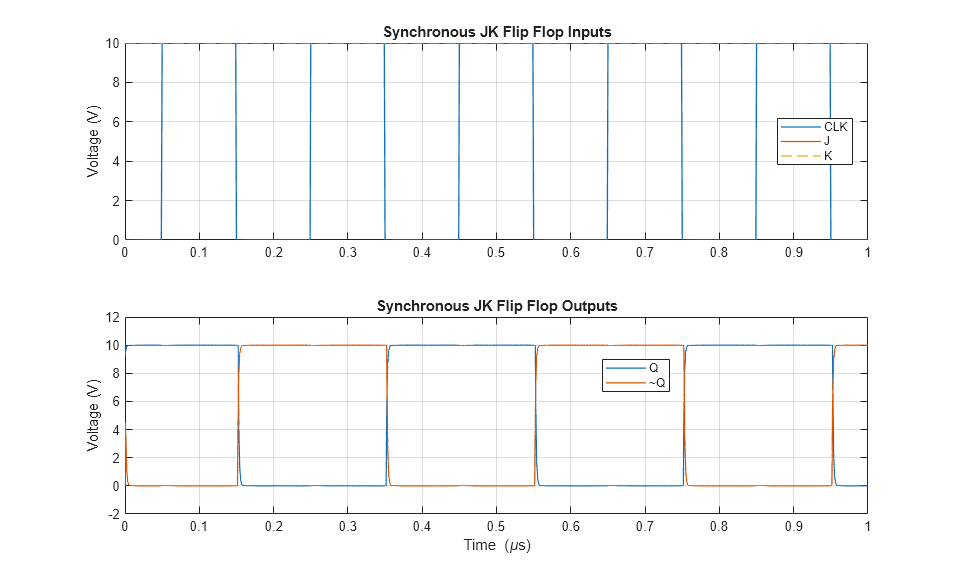

Simscape ログからのシミュレーション結果
以下のプロットは、同期 J-K フリップフロップの入力と出力を示しています。フリップフロップへの両方の入力は High に設定され、クロック信号が Low になるたびに出力状態が切り替わるようになっています。
