三相グリッド接続整流器での制御
この例では、グリッド接続整流器を使用して DC リンク電圧を制御する方法を説明します。Rectifier control サブシステムでは、PI ベース カスケード制御構造が使用されます。Scopes サブシステムには、シミュレーション結果を確認できるスコープが含まれています。HDL Coder™ のライセンスがある場合は、Simscape™ HDL ワークフロー アドバイザーを使用して FPGA の VHDL コードを生成することができます。

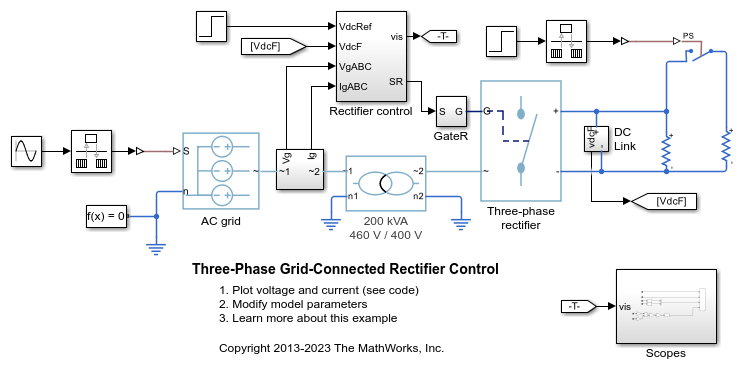

モデル
Simscape ログからのシミュレーション結果

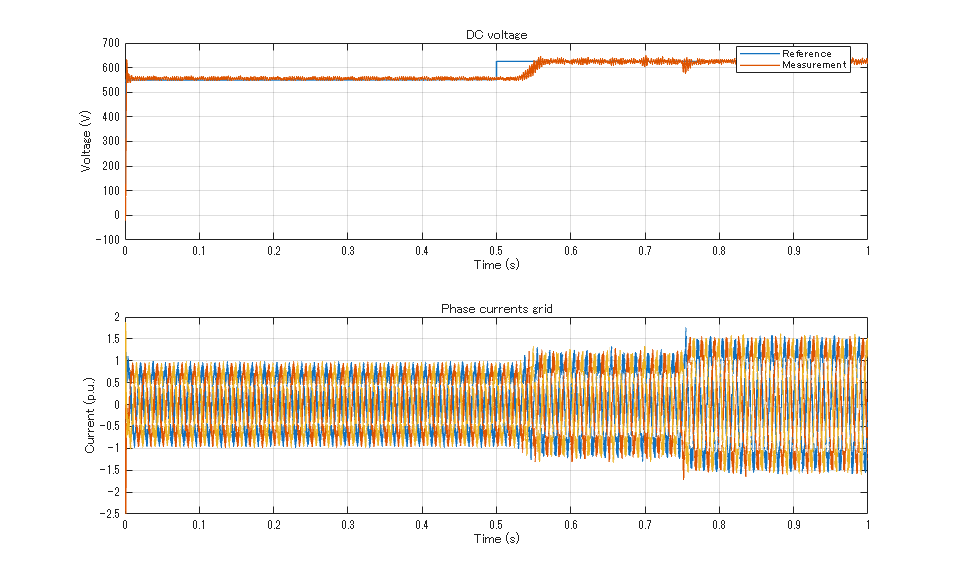

以下のプロットは、DC 電圧と AC 相電流を示しています。
リアルタイム シミュレーションの結果
この例は、以下のプラットフォームでテストされました。
Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。
3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。
Simscape のローカル ソルバーを使用することで、このモデルを 10 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
参考
Controlled Voltage Source (Three-Phase) | Converter (Three-Phase) | PWM Generator (Three-phase, Two-level) | Two-Winding Transformer (Three-Phase)
