燃料電池のパフォーマンスの解析

モデルを開く

この例では、定電圧とさまざまな水素圧によって変化する燃料流量で動作する、ノミナル パラメーターをもつ Fuel Cell ブロックを示します。供給される出力は、水素圧の関数として変化します。

モデルを開く

Simscape ログからのシミュレーション結果の表示

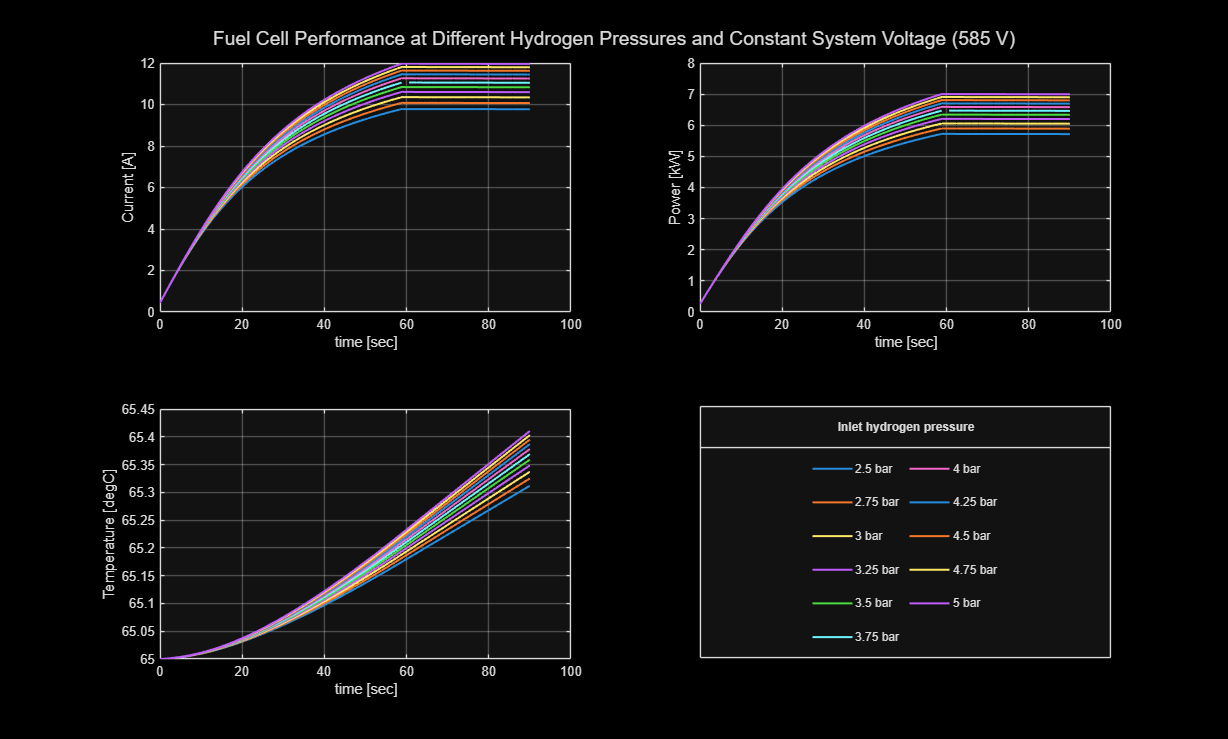

次のプロットは、2.5 ～ 5 bar の圧力における電流、電圧、電力、および温度の時間発展を示しています。

リアルタイム シミュレーションの結果

この例は、以下のプラットフォームでテストされました。

  • Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。

  • 3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。

Simscape のローカル ソルバーを使用することで、このモデルを 20 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
