三相同期機駆動装置

R2026a
モデルを開く

この例では、同期機 (SM) をベースとする電気駆動装置において、回転子の速度を制御する方法を説明します。高電圧バッテリーが、制御された固定子巻線用三相コンバーターと制御された回転子巻線用 2 象限チョッパーを通して SM に電力を供給します。モデルを使用して SM コントローラーを設計し、アーキテクチャとゲインを選択して必要なパフォーマンスを達成します。Scopes サブシステムには、シミュレーション結果を確認できるスコープが含まれています。

モデル

Simscape ログからのシミュレーション結果

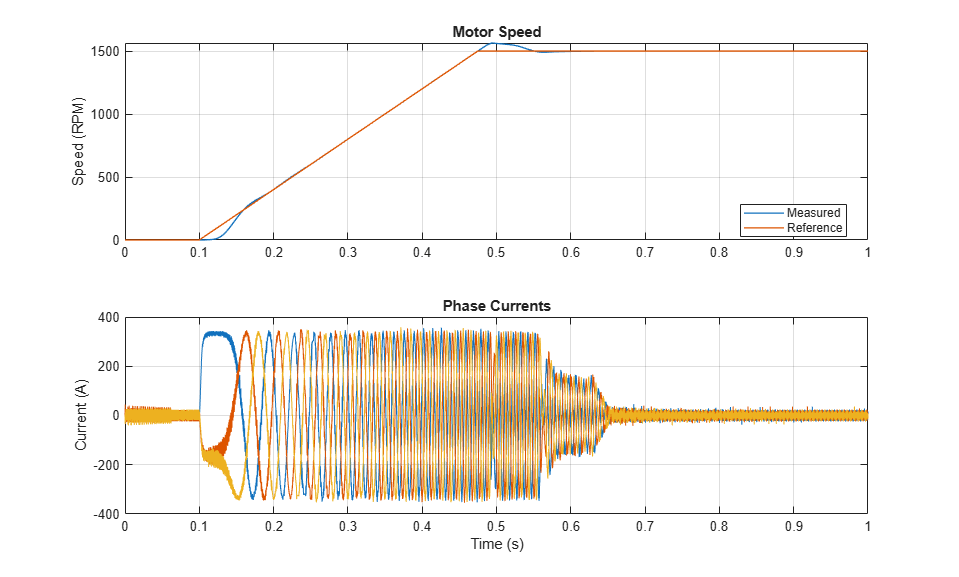

以下のプロットは、テストで要求された速度と測定された速度、および電気駆動システムの相電流を示しています。
